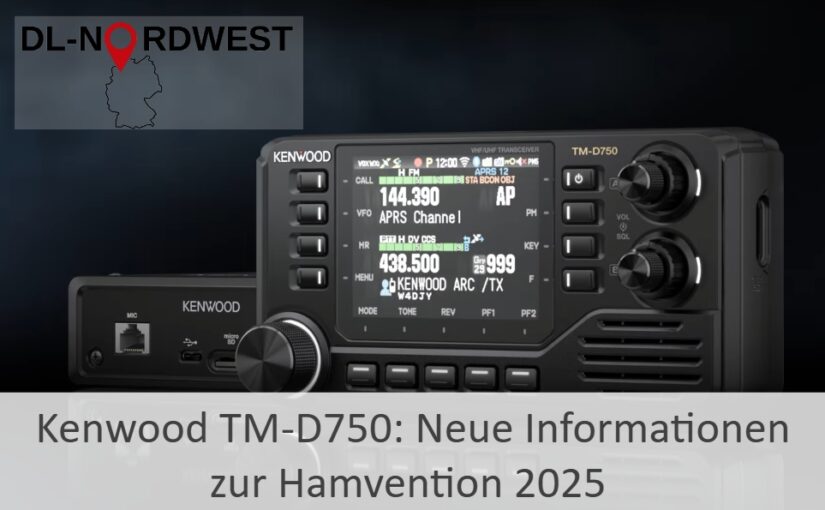

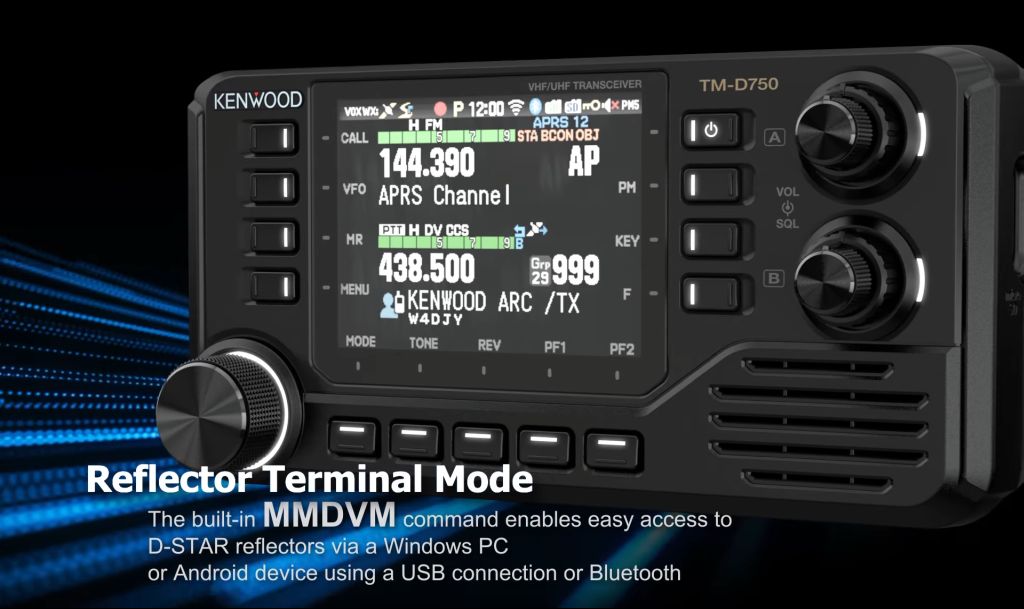

Neue Informationen zum D-Star/APRS Mobilfunktransceiver von Kenwood
Seit der erstmaligen Enthüllung des neuen Kenwood Mobilfunktransceivers auf der Tokio Ham Fair 2024 war es ruhig geworden. Nun wurde er auf der HamCation 2025 in Orlando, USA, erneut den Besuchern präsentiert.
Hatte das Gerät bisher noch keinen offiziellen Namen, so steht nun fest, dass es, wie von uns vermutet, TM-D750 heißen wird. Eine weitere neue Information ist, dass der TM-D750 über WLAN-Konnektivität verfügen wird für den direkten D-Star Betrieb ins Internet ohne Zusatzgerät.
Alle bisher bekannten Details zusammengefasst:
📱Modellbezeichnung: TM-D750
📶Frequenzbereiche: 144 MHz (VHF) / 430 MHz (UHF) Duo-Bander Simultanempfang| +220 MHz, also Tri-Bander in den USA
🎙️Betriebsarten: FM | D-Star | APRS

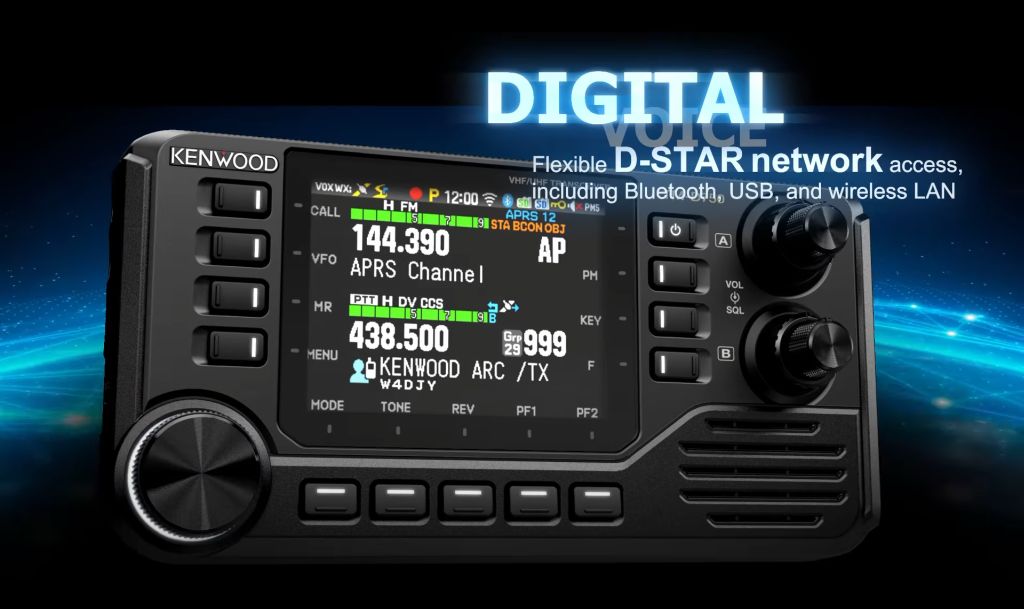

🌐D-Star: Terminal-Mode mit MMDVM-Protokoll via WLAN, USB und Bluetooth

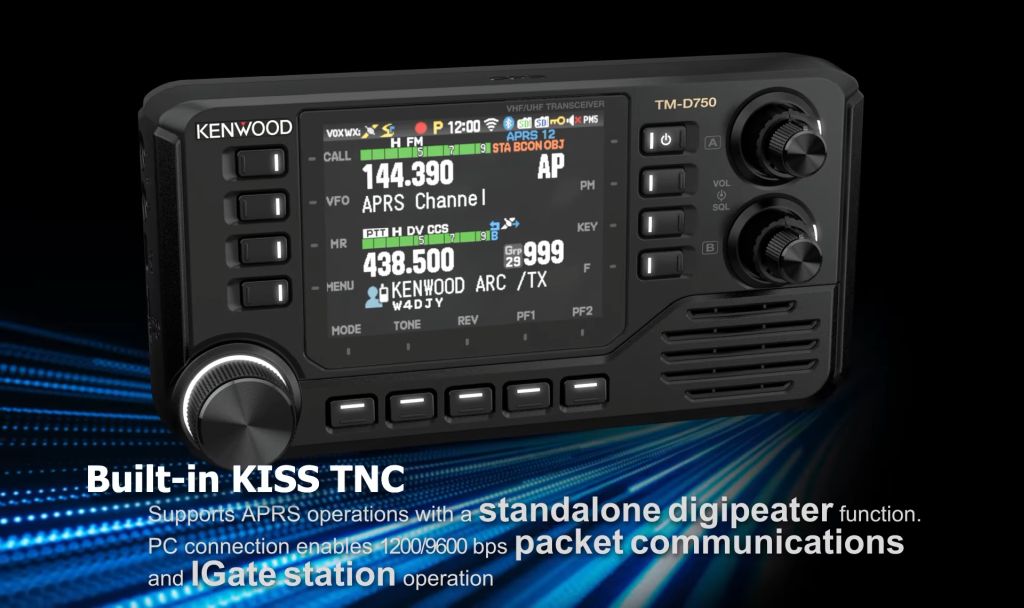

💻KISS TNC: 1200/9600 Baud für PacketRadio und APRS-iGate Funktion

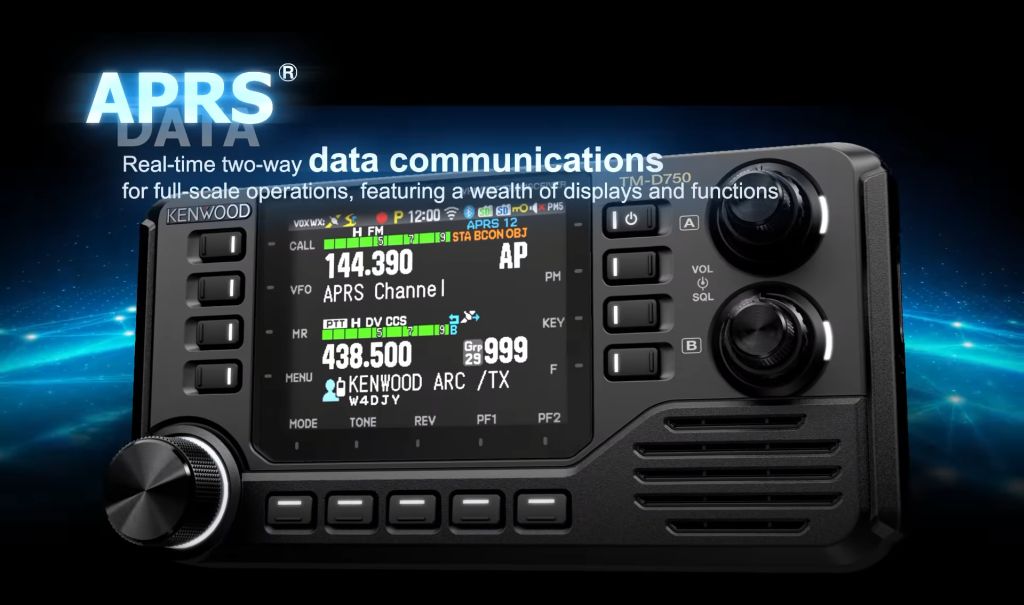

📍APRS: Integrierte GPS-Antenne und Standalone-Digipeater

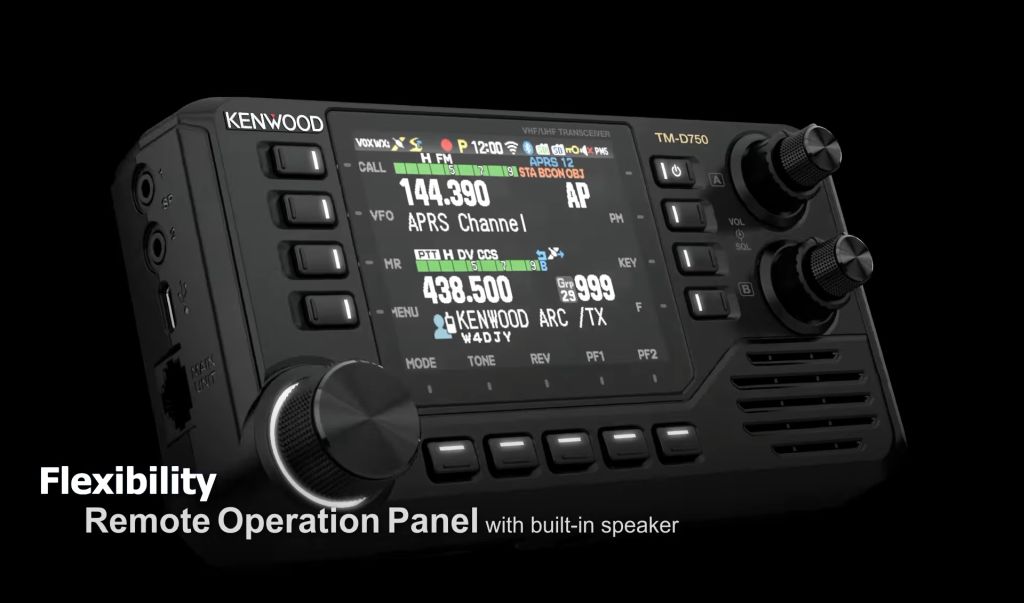

📺Bedieneinheit: 183,3 x 93 mm, abgesetzt mit großem 3,45″ TFT-Farbdisplay und Frontlautsprecher

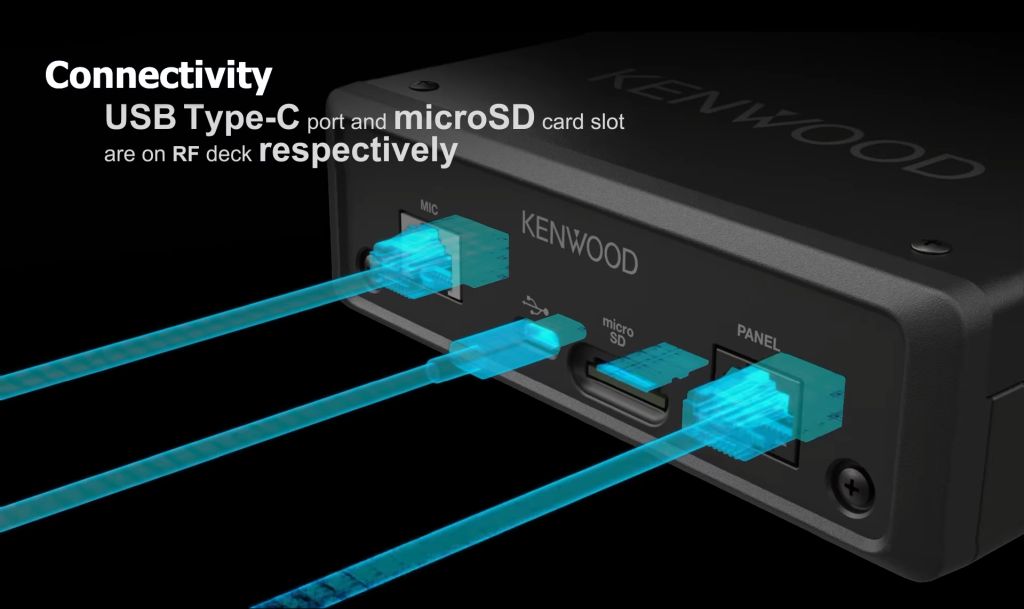

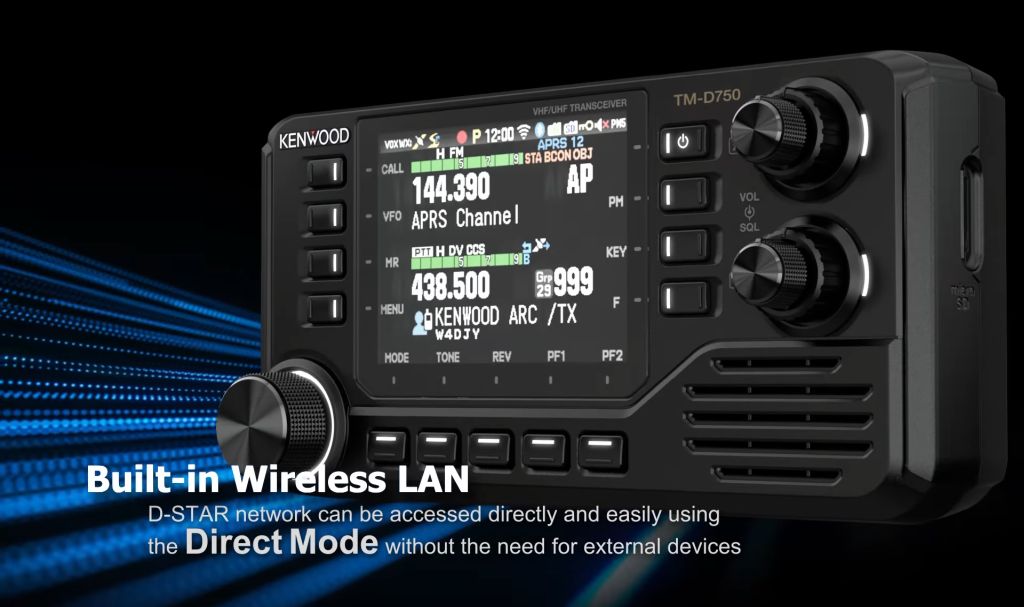

🔌Konnektivität: Bluetooth und WLAN, USB Typ-C und Micro-SD-Kartenslot, sowohl an der HF- als auch an der Bedieneinheit
🗣️Sprachführung: Mit einstellbarer Geschwindigkeit und über 900 Phrasen

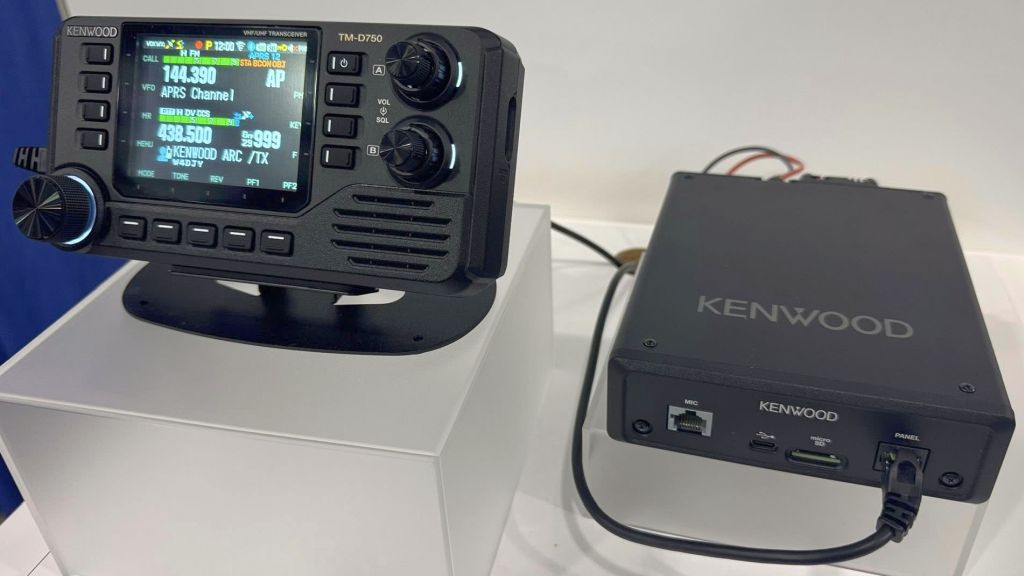

Vorab-Flyer des Kenwood TM-D750A (US-Version)
Hier gibt es ein Interview mit Don Arnold W6GPS von der HamCation 2025:
Zur im Mai ebenfalls in den USA stattfindenden Dayton Hamvention erwarten wir dann weitere spannende Details. Zusätzlich wurden eine private Facebook und groups.io Gruppe gegründet, in der aktuelle Informationen geteilt werden. Sobald wir neue Informationen haben, werden wir euch hier natürlich ebenfalls informieren.
Welche Funktionen erwartet ihr euch vom Kenwood TM-D750? Schreibt es gerne in die Kommentare unter diesem Beitrag oder diskutiert es mit uns in unsererTelegram- oder WhatsApp-Gruppe.
Möchtest du das DL-Nordwest Projekt unterstützen? Dann freuen wir uns über deinen Gastbeitrag, das Teilen unserer Inhalte oder eine (kleine) Spende 🤑 Vielen Dank für deine Unterstützung! 😘
Wie man mit einem Android-Gerät, dem AIOC und einem Handfunkgerät in APRS QRV wird.
In unseren bisherigen Beiträgen zum AIOC haben wir euch gezeigt, wie ihr es bestellt, die Firmware installiert, Klinkenstecker anlötet und bei Problemen eine Lösung findet. Heute gehen wir einen Schritt weiter und widmen uns Anwendungen im Amateurfunk, die mit verschiedenen Betriebssystemen funktionieren. Nachdem wir bereits EchoLink unter Windows vorgestellt haben, zeigt euch Christian DO1CML in diesem Beitrag, wie ihr das AIOC mit einem Handfunkgerät und der App APRSdroid auf einem Android-Smartphone oder Tablet nutzen könnt.
Wer die Artikel noch einmal nachlesen möchte findet sie hier:
Für mein Setup nutze ich ein Android-Gerät mit der beliebten APRS-App APRSdroid, die von Georg Lukas DO1GL entwickelt wurde, das AIOC und ein Handfunkgerät. Grundsätzlich eignet sich jedes Funkgerät, das die Kenwood-Mikrofonstecker Norm und eine integrierte VOX besitzt – ich verwende hier ein QuanSheng UV-K5. Als Android-Gerät kommt bei mir ein Tablet zum Einsatz. Das hat den Vorteil, dass die Kartendarstellung schön groß ist, sodass ich einen größeren Bereich und viele Details auf einen Blick erkennen kann. Ein Android-Smartphone wäre allerdings auch vollkommen ausreichend.
Schlankes Setup bestehend aus QuanSheng UV-K5, AIOC und Android-Tablet
Einstellungen APRSdroid
Ich setze voraus, dass ihr APRSdroid bereits erfolgreich installiert und konfiguriert habt. Wichtig ist, dass ihr mindestens euer eigenes Rufzeichen, die SSID (z. B. 7 für ein Handfunkgerät) sowie das gewünschte Symbol eingestellt habt. Eine Übersicht mit allen verfügbaren Symbolen findet ihr hier.
Grundeinstellungen der APRS-Station in APRSdroid
Spannender wird es nun bei den Verbindungseinstellungen:
Verbindungsprotokoll: Audio (AFSK)
Audio-Ausgabe: Musik
Hochqualitativer Demodulator: Aktivieren (nur bei modernen Geräten mit min. 800 MHz CPU)
Frame-Sync-Präfix: 800
Diese Einstellungen sind notwendig, damit die Audiosignale, die das Handfunkgerät empfängt, über die integrierte Soundkarte des AIOC von APRSdroid decodiert werden. Umgekehrt ermöglicht es diese Konfiguration, die generierten Audiosignale vom Smartphone oder Tablet an das Funkgerät zu übertragen und auszusenden. Der Wert für Frame-Sync-Präfix steuert die Verzögerung zwischen der Tastung des Senders und der Übertragung der eigentlichen Nutzdaten. Dieser Wert kann je nach verwendetem Funkgerät unterschiedlich sein.
Tipp: Startet mit einem größeren Wert und reduziert ihn schrittweise, bis die gesendeten Pakete noch sauber decodiert werden können.
Verbindungseinstellungen in APRSdroid
Jetzt stellen wir die Audioausgabe am verwendeten Android-Gerät noch auf maximal, damit genug NF-Hub erzeugt wird. Damit ist die Konfiguration von APRSdroid dann aber auch schon abgeschlossen, und wir können uns nun dem Handfunkgerät widmen.
Einstellungen Funkgerät
Am Funkgerät sind nun die folgenden Einstellungen vorzunehmen (bei Bedarf das Handbuch des Funkgeräts konsultieren):
Frequenz: 144,800 MHz
Rauschsperre (Squelch) Level: 1
Bandbreite: Wide
VOX Ansprechschwelle: 1
Lautstärkeregler: 3/4
Das war’s auch schon! Jetzt können wir das AIOC in das Handfunkgerät einstecken und sowohl das AIOC als auch das Smartphone bzw. Tablet mit einem USB-Datenkabel verbinden.
In der APRSdroid-App können wir nun das Tracking starten. Nach kurzer Zeit sollten bereits die ersten Stationen auf der Karte bzw. im Terminal angezeigt werden. Falls nötig, könnt ihr den Lautstärkeregler des Funkgeräts noch etwas nachjustieren. Ein guter Indikator dafür ist die Pegelanzeige in der Statusleiste der App, die anzeigt, ob und wie laut das Funkgerät Signale empfängt.
Wenn ihr die „Position senden“-Taste betätigt, sollte das Funkgerät auf Sendung gehen und eure Position übertragen. Vorausgesetzt, ein iGate befindet sich in der Nähe und kann euch empfangen, könnt ihr nun auf aprs.fi nachsehen, ob eure Position dort angezeigt wird.
In APRS gehörte Stationen in JO33nm
Fehlersuche: Checkliste
Falls keine Stationen empfangen werden:
Funkgerät: Ist eine Antenne angeschlossen und das Funkgerät auf der richtigen Frequenz eingestellt? Sind die Rauschunterdrückung und der Lautstärkeregler korrekt eingestellt? Empfängt das Funkgerät generell APRS-Signale? (Zieht das AIOC kurz ab und prüft, ob das Funkgerät starke, unverrauschte Signale empfängt.)
AIOC: Ist das AIOC vollständig in das Handfunkgerät eingesteckt und das USB-Datenkabel korrekt verbunden?
APRSdroid: Zeigt die Pegelanzeige in der App beim Empfang einen Ausschlag an? Ist das Verbindungsprotokoll in der App korrekt auf Audio (AFSK) eingestellt?
Wenn eure Station nicht empfangen wird:
Geht das Funkgerät auf Sendung?
Kontrolliert mit einem Zweitempfänger, ob das Audio-Signal klar und ohne Verzerrung übertragen wird.
Gibt es APRS-Digipeater in eurer Nähe, die das Signal weiterleiten könnten? Falls die Übertragung immer noch nicht funktioniert, schließt ggf. eine Außenantenne an, um die Reichweite zu verbessern.
Fazit
Mit diesem Setup, das aus nur drei Komponenten besteht – einem Android-Gerät, dem AIOC und einem Handfunkgerät – habt ihr eine einfache, aber effektive Lösung um in APRS aktiv zu werden.
Schlankes APRS-Setup: Android-Gerät, AIOC und Handfunkgerät
Welche Anwendungen im Zusammenhang mit dem AIOC sollen wir als Nächstes für euch unter die Lupe nehmen? Schreibt sie uns gerne in die Kommentare unter diesen Beitrag oder diskutiert sie mit uns in unserer Telegram- und oder WhatsApp-Gruppe.
Möchtest du das DL-Nordwest Projekt unterstützen? Dann freuen wir uns über deinen Gastbeitrag, das Teilen unserer Inhalte oder eine (kleine) Spende 🤑 Vielen Dank für deine Unterstützung! 😘
Vom 24. bis 25. August fand die bedeutendste Amateurfunkmesse des Jahres statt. Wir haben für euch die spannendsten Neuheiten und Highlights kompakt zusammengefasst.
Am 24. und 25. August 2024 öffnete die weltweit bedeutendste und größte Amateurfunkmesse Asiens erneut ihre Türen. Allerdings gab es in diesem Jahr eine wichtige Veränderung: Nach 21 Jahren im internationalen Messezentrum Tokio Big Sight zog das Event in das Ariake Gymnastics Centre (Ariake GYM-EX) in Koto-ku, Tokio um. Trotz einer rund 9% kleineren Fläche und dem Mangel an Verpflegungsmöglichkeiten erwies sich der neue Standort als ebenso geeignet und bot den Besuchern eine ebenso eindrucksvolle Messeerfahrung.
Schon am ersten Messetag strömten beeindruckende 33.000 Besucher in die Hallen, was eine Steigerung von 2.000 Besuchern im Vergleich zum Vorjahr bedeutet. Insgesamt besuchten 45.000 Besucher die Messe was einen neuen Rekord für dieses zweitägige Event darstellt. Dieser Zuwachs unterstreicht nicht nur das nach wie vor große Interesse am Amateurfunk, sondern auch die Bedeutung der Messe. Wie gewohnt zog die Messe auch in diesem Jahr wieder ein großes internationales Publikum an. Teilnehmer aus zahlreichen Ländern nutzten die Gelegenheit, um sich auszutauschen, neueste Technologien zu entdecken und sich von den Trends und Innovationen inspirieren zu lassen, die die Amateurfunkwelt prägen.
Ariake Gymnastics Centre im Stadtteil Ariake des Bezirks Kōtō der Präfektur Tokio. Quelle: Wikipedia
Kenwood, Icom, Yaesu (KIY)
An diesem Wochenende richtet sich der Blick der gesamten Amateurfunkgemeinschaft auch deswegen nach Japan, weil die drei großen und bedeutenden Hersteller von Amateurfunkgeräten, Kenwood, Icom und Yaesu (KIY) diese Plattform nutzen, um ihre neuesten Innovationen vorzustellen.
Kenwood präsentierte ein Mock-up ihres neuen Mobilfunktransceivers, der neben analogem APRS jetzt auch D-Star unterstützt. Das Gerät soll voraussichtlich erst im kommenden Jahr auf den Markt kommen und wird bei Markteinführung wahrscheinlich knapp 1000 Euro oder mehr kosten. Weitere Details könnt ihr in unserem ausführlichen Artikel nachlesen, den wir für euch noch einmal aktualisiert haben. Sobald neue Informationen verfügbar sind, werden wir auf dl-nordwest.com natürlich darüber berichten.
Icom präsentierte stolz ihren neuen HF/50 MHz Kurzwellentransceiver IC-7760, mit dem der 60. Jahrestag des Unternehmens gebührend gefeiert werden soll. Zuvor wurde bereits das D-Star Handfunkgerät ID-52 Plus bekannt gegeben, dass ebenfalls in einer Jubiläumsedition erscheinen wird. Alle Details könnt ihr hier nachlesen:
Aber das ist noch nicht alles: Icom hat mit dem IC-2730B außerdem ein reines Dualband VHF/UHF FM analog Mobilfunkgerät präsentiert. Es handelt sich um eine Aktualisierung ihres noch erhältlichen IC-2730E, der im Vergleich zu seinem Vorgänger jetzt aber über ein Farbdisplay verfügt. Hier gibt es ein kurzes Video darüber.
ICOM IC-2730B – Analoger FM Duobander mit Farbdisplay. Quelle: hamlife.jp
Für umgerechnet etwa 315 Euro soll im Dezember diesen Jahres in dem japanischen Online-Shop musen-mall.com, der sich auf den Verkauf von Amateurfunkgeräten, Zubehör und verwandten Produkten spezialisiert hat, zudem eine Armbanduhr erhältlich sein, die aus der Zusammenarbeit mit Icom und dem Uhrenhersteller Seiko resultiert und ebenfalls Icom’s 60-jähriges Jubiläum würdigt.
Seiko Armbanduhr zu Icom’s 60. Jubiläum. Quelle: hamlife.jp
Schon einen Tag vor Eröffnung der Tokio Ham-Fair kursierte die Information von Yaesu’s neuem portablen Kurzwellen bis einschließlich 430 MHz Transceivers durch das Internet. Er trägt die Modellbezeichnung FTX-1F und ist ein würdiger Nachfolger der von 2002 bis 2014 produzierten FT-897D Serie. Er stellt aber wohl auch einen direkten Konkurrenten zu Icom’s IC-705 dar. Er erlaubt das simultane Empfangen von zwei Bändern gleichzeitig und wird außerdem C4FM und APRS mit an Bord haben. Wie beim IC-705 lässt sich auch hier ein Akku direkt ans Gerät anstecken. Zusätzlich können an der Rückseite des Transceivers noch ein automatischer Antennentuner sowie ein Lüfter nachgerüstet werden, die optional erhältlich sind. Alle Details könnt ihr dem Beitrag entnehmen.
Das Gerät soll Anfang 2025 auf den Markt kommen. Der Preis steht aktuell noch nicht fest.
Alinco und Co.
In Deutschland weit weniger Interessant dürften die von der Firma Alinco vorgestellten neuen Produkte sein: Das DR-DPM80, ein digitales simplex Mobilfunkgerät für das 351 MHz-Band und das Air-InCom.Lite kompatible DJ-P422W, ein Handfunkgerät, das sich über Bluetooth mit einem Smartphone koppeln lässt um es als PoC zu verwenden, wenn gerade kein direkter Empfang möglich ist.
Die Firma Azden präsentierte an ihrem Stand Monoband Linearverstärker für 50 MHz (1 kW), 144 MHz (500 W) und 430 MHz (500 W). Alle Endstufen verwenden die LDMOS Verstärkertechnologie sowie Schaltnetzteile, wodurch sie leichter sind (~8 kg) und kompakt in den Abmessungen. Die VHF (AZR-205) und UHF (AZR-705) Version ist hauptsächlich für den internationalen Markt bestimmt und soll vor allem für EME-Enthusiasten interessant sein. Die Preise und die Verfügbarkeit stehen zum aktuellen Zeitpunkt noch nicht fest.
Auch QRP-Freunde kamen auf ihre Kosten: Yukio Kawakami JR0DBK stellte seinen KTR-12 Bausatz für einen portablen 50 MHz 0,5 W AM Transceiver vor. Bei dem Bausatz handelt es sich nicht um einen vollständigen Bausatz der alle Komponenten beinhaltet, so dass diese teilweise selbst beschafft werden müssen. Er richtet sich generell an Funkamateure mit Erfahrung. Weitere Informationen darüber gibt es hier.
Die Tokio Ham Fair ist eine bedeutende Messe, nicht zuletzt, weil sie in Japan, der Heimat vieler großer und immer noch einflussreicher Hersteller von Amateurfunkgeräten, stattfindet. Diese Hersteller nutzen die Messe als Plattform, um ihre neuesten Entwicklungen erstmals der Öffentlichkeit vorzustellen – selbst wenn es, wie im Fall von Kenwood, nur ein noch nicht funktionsfähiger Prototyp ist.
Wer bereits persönlich auf der Tokio Ham Fair war, bemerkt schnell, dass die Atmosphäre in der Messehalle sich stark von der auf der Ham Radio in Deutschland oder der Ham Convention in den USA unterscheidet. Die japanische Technikbegeisterung ist unverkennbar und verleiht der Veranstaltung einen einzigartigen Charme.
Welches der kommenden Produkte weckt euer Interesse? Liebäugelt ihr mit einer Anschaffung? Schreibt es uns gerne in die Kommentare unter diesem Beitrag oder diskutiert es mit uns in unserer Telegram- und oder WhatsApp-Gruppe.
Möchtest du das DL-Nordwest Projekt unterstützen? Dann freuen wir uns über deinen Gastbeitrag, das Teilen unserer Inhalte oder eine (kleine) Spende 🤑 Vielen Dank für deine Unterstützung! 😘
Kenwood zeigt auf der Tokyo Ham-Fair 2024 erstmalig den langersehnten Nachfolger des TM-D710G.
Wie bereits im März diesen Jahres angekündigt, arbeitet Kenwood endlich am Nachfolger des zwar beliebten, aber in die Jahre gekommenen und auch nicht mehr erhältlichen Mobilfunktransceivers TM-D710G. Unsere Artikel dazu könnt ihr hier nachlesen.
Nun wurde er auf der diesjährigen Tokyo-Fair in Japan unter einer Vitrine vorgestellt. Es handelt sich tatsächlich um einen Dualband (144/430 MHz) Transceiver bzw. in der US-Version voraussichtlich um einen Tri-bander (144/220/430 MHz). Wie sein Vorgänger wird er APRS mit an Bord haben, aber eben auch D-Star.
Wie beim TM-D710G bilden das Bedienteil und das Grundgerät keine Einheit. Das Bedienteil ist etwa 18,5 cm breit, 10 cm hoch und verfügt über ein großes Display mit einem hintergrundbeleuchtetem Drehgeber links unten. Weiterhin gibt es sowohl links, rechts als auch unten vom Display Tasten, deren aktuelle Funktionen wie gewohnt am Displayrand angezeigt werden. Weiterhin verfügt die Bedieneinheit rechts-oben über zwei getrennte Drehregler zum Einstellen der Lautstärke und der Rauschsperre von Band A und B. Direkt darunter befindet sich ein Lautsprecher.
Bedienteil des neuen Kenwood Mobiltransceivers
An der linken Seite der Bedieneinheit (hier nicht zu sehen im Bild) befinden sich zwei 3,5 mm Klinkenbuchsen zum Anschluss von Lautsprechern, jeweils für Band A und B. Außerdem gibt es noch eine USB Typ C-Buchse und eine Modularbuchse zur Verbindung mit dem HF-Teil.
An der rechten Seite des Bedienteils befindet sich außerdem noch ein Slot für eine SD-Karte.
Das HF-Teil besitzt auf der Vorderseite jeweils eine Modularbuchse zum Anschluss des Mikrofons (links) und des Bedienteils (rechts), einen Slot für eine SD-Karte sowie eine USB Typ C-Buchse.
HF-Teil des neuen Kenwood Mobiltransceivers
Der neue Mobilfunktransceiver soll in D-Star die gleiche Funktionalität wie das TH-D75 besitzen. Damit wäre auch der DV GATEWAY MODE (Terminalmodus) implementiert und das Gerät wäre MMDVM-Kompatibel. Zum aktuellen Zeitpunkt wissen wir allerdings noch nicht, ob das Gerät auch über Bluetooth verfügen wird und falls ja, ob diese Funktion dann ebenfalls über Bluetooth zur Verfügung stehen wird. Wir gehen jedoch sehr stark davon aus, das Bluetooth zumindest zur Unterstützung einer (in Deutschland vorgeschriebenen) Freisprecheinrichtung enthalten sein wird.
Bei dem Gerät soll es sich um einen echten Duobander handeln, mit dem zwei Bänder simultan empfangen werden können. Somit wäre es grundsätzlich auch für Satellitenbetrieb geeignet.
Neuer Kenwood Mobiltransceiver mit separatem Bedienteil
Das Mobilgerät hat aktuell noch keine Modellbezeichnung wie TM-Dxxx und wird aktuell einfach nur als „Car Transceiver“ bezeichnet. Er soll ab 2025 erhältlich sein und der Preis soll über dem des TH-D75 liegen.
Sobald wir bessere Bilder und weitere Informationen haben werden wir den Artikel für euch aktualisieren.
Was haltet ihr vom neuen Kenwood? Wird er den Weg in euer Shack oder euer Auto finden? Schreibt es uns gerne in die Kommentare unter diesem Beitrag oder diskutiert es mit uns in unserer Telegram- und oder WhatsApp-Gruppe.
Möchtest du das DL-Nordwest Projekt unterstützen? Dann freuen wir uns über deinen Gastbeitrag, das Teilen unserer Inhalte oder eine (kleine) Spende 🤑 Vielen Dank für deine Unterstützung! 😘
Im dritten Teil über das AIOC finalisieren wir es, indem wir die Klinkenstecker anlöten und es in ein 3D-Druck Gehäuse packen.
In Teil 1 haben wir euch erklärt, was das AIOC kann und wie man die Leiterplatte samt Bestückung in Auftrag geben kann. Im zweiten Teil haben wir die Firmware auf das AIOC geschrieben und uns vergewissert, dass die Platine unter Linux und Windows richtig erkannt wird. Wer die beiden Beitragsteile noch einmal nachlesen möchte, findet sie hier:
Im dritten Teil kümmern wir uns nun um die finalen Lötarbeiten und statten das AIOC zusätzlich mit einem optionalen 3D-Druck Gehäuse aus.
Wie bereits im ersten Teil dieses Beitrages erwähnt, wurde das AIOC so konzipiert, dass es sich über Klinkenstecker direkt an ein Handfunkgerät anstecken lässt, welches die Kenwood-Norm verwendet. Quasi alle chinesischen Hersteller von, für den Amateurfunk verwendbaren Handfunkgeräte, verwenden diese, also auch die Geräte der Hersteller Quansheng, Anytone, Retevis, Tytera und viele mehr. Da die Klinkenstecker zu diesem Zeitpunkt noch nicht bestückt sind, steht es dem Anwender aber frei, ob er das AIOC so nutzt wie hier vorgesehen oder aber stattdessen ein Verbindungskabel anlötet. Im Folgenden zeigen wir euch die Variante mit den Klinkensteckern.
Grundsätzlich ist es bei den Klinkensteckern sehr wichtig, dass diese nicht nur exakt den richtigen Abstand zueinander haben, sondern auch noch die richtige Ausrichtung und Höhe zueinander. Ohne geeignete Löthilfe ist ein Anlöten der Klinkenstecker nur schwer möglich. So gelingt es trotzdem:
Vorbereitung der Klinkenstecker
Zunächst einmal müsst ihr euch einen geeigneten 3,5 mm und 2,5 mm Stereo Klinkenstecker besorgen und zwar einen, der auf der anderen Seite Anschlussfahnen zum Anlöten besitzt. Diese gibt es im Versandhandel u.a. bei Reichelt Elektronik unter den Bestellnummern KSS 35 und KSS 25. Aus eigener Erfahrung rate ich an dieser Stelle aber dazu, qualitativ hochwertigere Klinkenstecker (z.B. vom Hersteller BKL oder LUMBERG, und ebenfalls beim o.g. Versandhandel erhältlich) zu verwenden. Diese kosten zwar gleich um ein vielfaches mehr, ersparen euch nachher aber viel Frust, wenn es später wegen eines schlechten Kontaktes entweder erst gar nicht oder nur manchmal funktioniert.
Vor dem Anlöten bereiten wir die beiden Klinkenstecker vor: Wir verwenden sowohl für den 3,5 mm als auch 2,5 mm Klinkenstecker, Stereo-Ausführungen, also solche mit drei Anschlusskontakten. Die Zuordnung der Kontakte zu den Lötfahnen könnt ihr der folgenden Abbildung entnehmen.
Abbildung 1: Belegung der Lötfahnen eines 3,5 mm Stereo Klinkenstecker
Wir entfernen zunächst das Plastikgehäuse von den Klinkensteckern, das hier nicht benötigt wird. Die Lötfahne für den inneren Anschlussring (S, Sleeve) ist etwas zu lang und sollte mindestens bis zu der kleinen Bohrung gekürzt werden. Zum Kürzen eignet sich u.a. ein Elektro-Seitenschneider.
Abbildung 2: Die Lötfahne des inneren Kontaktes wird mit einem Seitenschneider in etwa an der Position der Bohrung gekürztAbbildung 3: Die Lötfahne des inneren Kontaktes (Sleeve) nach dem Kürzen
Bringt nun jeweils mit einem Lötkolben Lötzinn auf die Außenseite aller Anschlussfahnen auf. Solltet ihr bleifreies Lot verwenden, dann kann es helfen, die Lötfahnen vorher mit etwas Flussmittel zu Benetzen. Achtet beim Löten darauf, dass ihr die Löttemperatur nicht zu hoch wählt (ich empfehle maximal 320 °C) und das Lötzinn möglichst zügig auf die Lötfahnen aufbringt, da sonst der Kunststoff, der die elektrischen Kontakte des Klinkensteckers isoliert, schmelzen und ihn damit beschädigen könnte.
Vorbereitung der Leiterplatte
Nun schnappen wir uns die Leiterplatte und statten sowohl die vier Lötpads für die Klinkenstecker auf der Ober- als auch die zwei auf der Unterseite ebenfalls mit ausreichend Lötzinn aus. Den folgenden zwei Bildern (hier noch ohne Lötzinn) könnt ihr die Zuordnung der Lötpads zu den Klinkenstecker-Kontakten entnehmen.
Abbildung 4: Die Spitze (Tip) der Klinkenstecker werden auf dem quadratischen Lötpad angelötet, der mittlere Ring auf den rechteckigenAbbildung 5: Der Bestückungsdruck auf der Unterseite der Platine offenbart, welcher Klinkenstecker an welche Position gehört
Anlöten, Methode 1 (nicht empfohlen): Verwendung eines Handfunkgerätes mit Kenwood-Norm als Löthilfe
Steckt dazu die beide Klinkenstecker zunächst in das ausgeschaltete Funkgerät und richtet sie entsprechend aus. Nun schiebt ihr die Platine so zwischen die Anschlussfahnen, dass sie jeweils über dem dazugehörigen Lötpad liegen. Die Anschlussfahne des mittleren Rings gehört jeweils auf das schmale rechteckige Lötpad, die Anschlussfahne der Spitze auf das quadratische. Welche der Anschlussfahnen mit welchem der Kontaktpunkte des Klinkensteckers verbunden sind lässt sich leicht mit einem Durchgangsprüfer testen oder Abbildung 1 entnehmen.
Nun lötet ihr zunächst die Lötfahnen auf der Oberseite der Platine an und dreht das Funkgerät dann herum, um auch die Lötfahnen auf der Unterseite anlöten zu können.
Abbildung 6: Ein Quansheng UV-K5(8) diente hier als Löthilfe (nicht empfohlen)
Anlöten, Methode 2: Verwendung einer 3D-gedruckten Löthilfe
Seid ihr selbst im Besitzt eines 3D-Druckers oder kennt jemanden in eurem Bekanntenkreis, dann empfiehlt es sich, eine Löthilfe auszudrucken und zu verwenden. Diese kann hier als stl-Datei heruntergeladen werden: https://github.com/skuep/AIOC/blob/master/3d/k1-aioc-solder-guide.stl
Schiebt die vorbereiteten Klinkenstecker zunächst an die vorgesehene Position. Auf Grund von Toleranzen beim 3D-Druck kann es sein, dass die Öffnungen der Klinkenstecker etwas zu klein sind. Mit einem Bohrer kann man diese aber leicht etwas vergrößern. Wichtig ist, dass die Klinkenstecker dabei trotzdem noch satt in Position sitzen, macht die Öffnungen also nicht zu groß. Dreht die Klinkenstecker jeweils so, dass die Lötfahne für den inneren Kontakt (S, Sleeve) unten und parallel zur Löthilfe angeordnet sind.
Nun schiebt ihr die Leiterplatte in die richtige Position. Die Löthilfe hat einen runden Pin der in eine der Bohrungen am Rand der Leiterplatte passt (Abbildung 8, links oben). Die oberen Anschlussfahnen lassen sich etwas verbiegen, so dass sie sich leichter anlöten lassen.
Abbildung 7: Die Lötfahnen lassen sich vor dem Löten in Position biegen
Verlötet nun zunächst die Lötfahnen auf der Oberseite.
Abbildung 8: Die Lötfahnen wurden auf der Oberseite verlötet
Nun dreht ihr die Löthilfe herum und verlötet die untenliegenden Anschlussfahnen.
Abbildung 9: Unterseite vor dem VerlötenAbbildung 10: Jetzt sind auch die Lötfahnen auf der Unterseite verlötet
Ihr könnt die Platine samt Klinkenstecker nun aus der Löthilfe ziehen. Kontrolliert noch einmal alle Lötstellen.
Abbildung 11: Dank Löthilfe haben beide Klinkenstecker die richtige Ausrichtung
Das AIOC ist nun aus elektrischer Sicht einsatzbereit. Um eventuelle Kurzschlüsse zu vermeiden und es zu schützen empfiehlt es sich jedoch, es in ein Gehäuse zu packen.
Abbildung 12: 3D-Druck von zwei kompletten Sets, bestehend aus der Löthilfe sowie dem Gehäuse Ober- und UnterteilAbbildung 13: Noch mehr 3D-Druck-Gehäuse, dieses Mal in Blau. Unterteile unten und Oberteile oben im Bild.
Wir setzen die Platine nun halb-schräg in die Unterschale ein, so dass der USB-Typ C Anschluss der Platine in der entsprechenden Öffnung sitzt. Danach drücken wir die Leiterplatte an der gegenüberliegenden Seite vorsichtig nach unten, so dass beiden Klinkenstecker in ihrer Aussparung liegen und die Platine flach auf dem Gehäuseboden aufliegt.
Abbildung 14: Die Platine passt genau ins 3D-Druck-Gehäuse. Jetzt fehlt nur noch der Deckel.
Nun legt ihr den Deckel zunächst mit der langen Seite an und drückt ihn dann mit etwas Kraft nach unten, so dass er über den Aussparungen für die Klinkenstecker mit einem hörbaren Klack-Geräusch einschnappt.
Abbildung 15: AIOC in eingebautem 3D-Druck-Gehäuse
Steckt das AIOC nun in ein (Hand)Funkgerät mit Kenwood-Norm eurer Wahl. Vergewissert euch beim Einstecken, das beide Klinkenstecker vollständig eingesteckt sind. Jetzt könnt ihr euer AIOC einem ersten Test unterziehen!
Abbildung 16: Anprobe: Einsatzbereites AIOC an einem Quansheng UV-K5 (8)
Fazit
Das AIOC ist ein kleiner Alleskönner, der, besonders für OMs die gerne mit digitalen Betriebsarten experimentieren, eine echte Bereicherung und günstige Alternative zu anderen auf dem Markt befindlichen Angeboten bietet. Durch das direkte Anstecken an ein Handfunkgerät gehört Kabelsalat der Vergangenheit an und auch das lästige Umstecken vom Programmierkabel zum Modemkabel.
Das AIOC eignet sich auch besonders für eine gemeinsame OV-Aktivität. Dabei könnten OV-Mitglieder je nach Kenntnis entweder verschiedene Aufgaben übernehmen oder aber sich gegenseitig bei den einzelnen Schritten unterstützen. Eventuell hat jemand bereits viel Löterfahrung, ein anderer ist hingegen Computer-affin und unterstützt beim Aufspielen der Firmware. Jemand weiteres besitzt ggf. einen 3D-Drucker und unterstützt beim Ausdrucken der Löthilfe und des Gehäuses. Die hier beschriebenen Schritte können an einem OV-Abend umgesetzt werden. An weiteren OV-Abenden kann man sich dann mit verschiedenen Anwendungen für das AIOC beschäftigen. Interessiert? Der nächste Winter kommt bestimmt.
Wir werden diese Beitragsreihe fortsetzen und euch nach und nach sowohl unter Windows als auch Linux und ggf. sogar Android verschiedenen Anwendungen für das AIOC aufzeigen.
Seid ihr selbst bereits im Besitzt eines AIOC und was sind eure Erfahrungen damit? Gibt es Anwendungen, die wir für euch testen sollen? Schreibt es uns gerne in die Kommentare unter diesem Beitrag oder diskutiert es mit uns in unserer Telegram- und oder WhatsApp-Gruppe.
Möchtest du das DL-Nordwest Projekt unterstützen? Dann freuen wir uns über deinen Gastbeitrag, das Teilen unserer Inhalte oder eine (kleine) Spende 🤑 Vielen Dank für deine Unterstützung! 😘
Lest in diesem Beitrag über unseren Impressionen vom Besuch der diesjährigen Ham Radio.
Am 29. Juni machten wir, Otmar DJ1OF, und ich, Stephan DG1BGS/9V1LH, uns bei strahlendem Sonnenschein mit dem Katamaran von Konstanz auf den Weg zur Ham Radio 2024 in Friedrichshafen. Im Shuttle-Bus trafen wir bereits viele Funkamateure, darunter den bekannten DXpeditionär Mac JA3USA.
Mit dem Katamaran ging es von Konstanz nach Friedrichshafen
An der Pinnwand war ich überrascht, dass Singapur bereits mit zwei Pins vertreten war. Eine Rückfrage in der Singapur Ham-Telegram-Gruppe ergab, dass tatsächlich zwei meiner Funkkollegen aus meiner neuen Heimat vor Ort waren.
Die erste Flohmarkthalle (Halle A2) war im Vergleich zu meinem letzten Ham Radio-Besuch deutlich luftiger. Wir machten am Flohmarktstand vom OV A48 Pfullendorf halt. Dessen OVV Thomas DL2GTS feierte einen runden Geburtstag und gab Gratulanten ein Bier aus. An dieser Stelle noch einmal alles Gute vom Team DL-Nordwest. Der Flohmarkt war wie gewohnt: alte Funktechnik, Röhren und Bücher, Bausätze, kommerzielle Funktechnik, PCs und PC-Komponenten, Mess- und Löttechnik usw.
Der Flohmarkt in Halle A2 war eher luftig
Leider schafften wir es zeitlich nur bis zur Hälfte der ersten der beiden Flohmarkthallen, denn nun war es Zeit für ein paar Vorträge. Zunächst nahmen wir an der Session „KI Applikationen für DV – Übersicht, Diskussion und Zukunftsaussichten“ teil, geleitet von Jochen DL1YBL. Das TetraPack-Team sprach über die neuen Möglichkeiten der Vernetzung von Tetra TMO. Die Präsentation erfolgte auf Englisch durch Elliott 2E0YCA und wurde von Ralph DK5RAS ins Deutsche übersetzt. Die Präsentation kann hier heruntergeladen werden. Mehr Informationen über das Projekt gibt es zudem hier.
Vortrag über das TetraPack TMO-System
Der Hauptprogrammierer Artöm (Artem) R3ABM/DL5ABM verkündete Freibier am BrandMeister-Stand zum Anlass ihres zehnjährigen Jubiläums, was mit großem Applaus gewürdigt wurde. Schließlich referierte Jochen DL1YBL über seine Experimente mit Künstlicher Intelligenz im Amateurfunk und rief zur Bildung einer Arbeitsgruppe auf. Interessenten können sich per Email bei ihm melden.
Vortrag über Künstliche Intelligenz im Amateurfunk
Danach besuchten wir die Halle A1 mit den kommerziellen Ausstellern. ICOM zeigte die bereits auf der Dayton präsentierten Komponenten des kommenden Konzeptmodells zum 60. Jahrestag sowie eine Ausstellung der Funktechnik der vergangenen 60 Jahre. Der Kenwood-Stand fiel eher mickrig aus und es gab keine neuen Informationen zum kommenden Mobilfunktransceiver (Tribander). Yaesu präsentierte ihr komplettes Spektrum an aktuellen Hand- und Mobilfunkgeräten, Zubehör, Wires-X sowie Digitalrelais DR-2X.
WIRES-X Setup am Stand von YAESU
Am Stand von Funk24 aus Aachen herrschte reger Betrieb. Hier konnte man aktuelle Funktechnik sowie Raspberry Pis, Anderson PowerPoles und Zubehör erwerben. Der Mitbegründer von SDRplayJon (Jo) G4ABQ beantwortete Fragen der interessierten Käufer. Kai DK1TEO erklärte Interessenten seinen Bausatz, der Funkgeräte mit einer Freisprecheinrichtung ausstattet. Mehr Informationen darüber sind hier zu finden.
Reger Betrieb am Stand von Funk24
Sehr interessant waren auch die technischen Aufbauten der Interessengemeinschaften. Hier wurde u.a. das M17-Projekt sowie die Prototypen der Hardware vor- und ausgestellt. Am Stand des ÖVSV wurden aktuelle Projekte wie LoRaWAN und MeshCom 4.0 präsentiert. Aber auch digitales Amateurfunk-Fernsehen, SDR-Transceiver Charly25, Amateurfunk-Satelliten und der Notfunk kamen nicht zu kurz.
Fazit: Auch wenn wir an einem Tag nicht alles in Ruhe anschauen konnten, hatten wir einen fantastischen Tag mit vielen guten Gesprächen mit OMs, die man sonst nur vom Funkgerät kennt. Solche Veranstaltungen sind sehr wichtig und sollten nicht an Bedeutung verlieren. Die Karte zeigte außerdem, wie international die Veranstaltung besucht wurde.
Seid ihr auch auf der Ham Radio gewesen? Und was waren eure persönlichen Highlights? Schreibt sie uns gerne in die Kommentare unter diesem Beitrag oder diskutiert sie mit uns in unserer Telegram- und oder WhatsApp-Gruppe.
Möchtest du das DL-Nordwest Projekt unterstützen? Dann freuen wir uns über deinen Gastbeitrag, das Teilen unserer Inhalte oder eine (kleine) Spende 🤑 Vielen Dank für deine Unterstützung! 😘
Lest in diesem Beitrag, auf welchen Wert ihr die Mikrofonempfindlichkeit eurer YAESU- und Icom-Geräte ideal einstellt.
Brüllend laut!! So oder manchmal auch zu leise hört man in allen möglichen Räumen die User und natürlich auch auf allen FM Relais. Das ist bei uns im digitalen Bereich natürlich genauso wie auf FM. In einem Multi Chat Raum wie DL-Nordwest ist das natürlich noch etwas anspruchsvoller die User etwa auf das gleiche Lautstärkelevel zu bringen.
Wir haben jetzt in vielen Gesprächen mal so einiges an Einstellungen gesammelt, bei denen wir denken so etwa sollte das passen. Das sind natürlich nur Empfehlungen nach denen ihr euch richten könnt 😇
Zunächst einmal die Betriebsart DMR. Hier zu sollte man wissen, dass das Lautstärke Verhältnis von C4FM zu DMR etwa 60 zu 100 ist. Die Masse der User steigt bei uns in C4FM ein, deswegen sollte man sich auch an diese Lautstärke anpassen. Viele User sind in den DMR Netzen schon deutlich zu laut, in Räumen mit Brücken ist das natürlich viel schlimmer. Deswegen bitte einfach mal 10 dB runter stellen und beim Gesprächspartner nachfragen. Dieser sollte dann natürlich gerade auf C4FM sein.
Hier mal eine kurze Übersicht, der von uns gesammelten Einstellungen.
Mic Gain Einstellung Digitale Geräte
Geräte Typ
Digital
FM
YAESU
FT-70 D
2
8
FT1XD
5
5
FT2D
2
8
FT3D
4
4
FT5D
4
4
FTM-100D
normal
normal
FTM-200D
normal
normal
FTM-300D
normal
normal
FTM-400D
normal
normal
FTM-500D
normal
normal
FT-991 (A)
50-60
80
Icom
ID-51
2
ID-52
2
ID-4100D
2
ID-5100D
2
IC-705
20
IC-7100
20-30
80-100
IC-9700
16
DMR Geräte
AnyTone 868/878
1-2
GD77 Firmware (auch auf Retevis)
-6 dB
Besonders schlimm ist das natürlich bei Geräten wie dem FT-70 oder auch dem FT-2, wo man zwischen Analog und Digital so einen riesigen Unterschied in den Einstellungen hat. Hier bitte immer nochmal vor der ersten Aussendung prüfen, ob der Pegel auch zur Modulationsart passt. Übrigens: Die Echo Funktion (Modul Z) ist hier auch nur bedingt zu benutzen, weil man ja keinen Vergleich mit anderen Stationen hat. Tests mit BlueDV (Windows) machen auch nicht wirklich Sinn, weil das was retour kommt auch durch eine Art Audio Leveling zurück gesendet wird, also ziemlich alles gleich laut. Mehrere Gegenstationen zu befragen bringt also wirklich am meisten.
Wir versuchen natürlich diese Tabelle weiter zu aktualisieren !! Habt ihr Erfahrungswerte zu Geräten, die in unserer Auflistung noch fehlen oder habt ihr für euch andere passende Werte ermittelt? Dann schreibt sie uns gerne in die Kommentare unter diesem Beitrag sowie in unsere Telegram- und oder WhatsApp-Gruppe.
Möchtest du das DL-Nordwest Projekt unterstützen? Dann freuen wir uns über deinen Gastbeitrag, das Teilen unserer Inhalte oder eine (kleine) Spende 🤑 Vielen Dank für deine Unterstützung! 😘
In diesem Beitrag beschreibt Matt. DL1BJL, wie ihr unter Linux mit eurem Kenwood TH-D74 oder TH-D75 digitale Betriebsarten wie FT8 und FT4 auf Kurzwelle empfangen könnt.
Um als UKW-Handfunkbenutzer ohne Kurzwellengerät auch mal digitale Betriebsarten auf Kurzwelle ausprobieren zu können, kann man tatsächlich auch die Handfunke benutzen, wenn die das denn unterstützt. Die Geräte von Kenwood TH-D74 und TH-D75 lassen das auf VFO B zu.
Ich möchte hier kurz die Konfiguration unter Debian / Ubuntu aufzeigen (bei mir Kubuntu 24.04 LTS). Hier kam das TH-D75 zum Einsatz, das TH-D74 sollte genau so funktionieren. Unter Windows funktioniert das ähnlich, ist hier aber nicht Gegenstand.
Zuerst muss sichergestellt werden, dass das Gerät nicht als Speichergerät per USB-Kabel mit dem Computer verbunden ist. Das kann man im Menü Nummer 980 nachsehen (COM + AF / IF OUTPUT muss aktiviert sein, das ist aber Standard). Somit lässt sich die Funke per USB steuern und gibt auch Audio per USB aus.
Im Menüpunkt 980 muss COM+AF/IF Output im Unterpunkt USB Function ausgewählt werden
Als nächstes installieren wir die Software. Die Befehle
sudo apt update && sudo apt search wsjtx
aktualisieren die Paketlisten und zeigen, welche WSJTX-Version verfügbar ist. Der Befehl
sudo apt install -y wsjtx
installiert alles, was nötig ist. Anschließend können die Installationspakete mit
sudo apt clean
wieder gelöscht werden, da sie nicht mehr gebraucht werden (die Dateien sind ja installiert).
Alternativ kann auch die JTDX Software benutzt werden, die auf WSJT-X basiert:
sudo apt search jtdx
Die scheint aber nur ab Ubuntu 24.04 „Noble Numbat“ verfügbar zu sein und wurde von der Community weiterentwickelt. Sie ist in meinen Augen komfortabler. Aber das ist sowieso nur von Interesse, wenn man auch senden kann 😉
Jetzt das Programm starten, und über File/Settings konfigurieren:
General kann man konfigurieren, muss man aber nicht. Man sendet ja nicht. „Blank line between decoding periods“ macht aber die Anzeige übersichtlicher.
JTDX Einstellmenü (Setup): Im Reiter „General“ führt die Option „Blank line between decoding periods“ zu einer übersichtlicheren Darstellung
Radio ist wichtig: Zuerst unter „Rig“ Kenwood TH-D74 auswählen. Beim „Serial Port“ muss man ermitteln, wo die Handfunke per USB angeschlossen ist. Dazu auf der Konsole das folgende Kommando eintippen:
sudo ls -l /dev/serial/by-id/
Das wird z.B. „usb-JVCKENWOOD_TH-D75-if00 -> ../../ttyACM0“ liefern oder ttyACM3 oder wie auch immer. ttyACMx wird es sein und die Nummer ist wichtig.
Ermittlung der Com-Port Nummer des TH-D75
Im Tab Radio dann entweder bei „Serial Port“ in der Auswahlliste den Port auswählen oder selbst eintippen: /dev/ttyACMx, wobei x mit dem Port ersetzt wird.
Bei „PTT Method“ wählen wir CAT, weil das die Funke unterstützt und unter Mode USB, den Rest belassen wir so.
JTDX Einstellmenü (Setup): Im Reiter „Radio“ unter „Serial Port“ wird der ermittelte Com-Port des TH-D75 eingetragen
An dieser Stelle kontrolliert bitte noch einmal, dass am Funkgerät VFO B ausgewählt ist und nicht etwa ein Speicherkanal. Jetzt drücken wir den Button „Test CAT“ und der sollte grün werden. Wenn nicht, ist etwas falsch und wir müssen das korrigieren. War er grün, bestätigen wir mit „Ok„. Bitte an dieser Stelle auch noch einmal schauen, ob das der Empfangsmodus des Funkgerätes durch die Software auf USB gestellt wurde. Falls nicht müsst ihr diese Einstellung selbst vornehmen.
JTDX Einstellmenü (Setup): Die Verbindung sollte mit „Test CAT“ im Reiter „Radio“ geprüft werden
Nun muss noch der Audio-Pegel am PC angepasst werden. Die Handfunke sollte als Mikrofon erkannt worden sein und der Pegel im Programm so angepasst werden, dass etwa 50 dB erzielt werden (bei WSJT-X links unten, muss grün sein / bei JTDX rechts unten, sieht orange-farbend aus).
Einstellung der Lautstärkeregler am Beispiel KDE. Das TH-D75 dient hier als Signalquelle.
Jetzt wählt ihr noch die gewünschte Betriebsart aus, also z.B. FT8. Bei WSJT-X ist das der 4. Menüpunkt (File/Configurations/View/Mode…), bei JTDX der 3. (File/View/Mode…).
Auswahl der gewünschten Betriebsart in WSJT-X
Nun sollte man schon die ersten decodierten Rufzeichen sehen. Wichtig: Die Zeit muss synchron sein! Das sollte unter Linux kein Problem sein. Überprüfen kann man das unter http://time.is.
Anwendungsfenster von JTDX
Achja: Die interne Antenne („Bar antenna“) sollte über Menü 104 auf „ANT Connector“ umgestellt werden. Als Antenne reichte bei mir abends ein 3 m langer Draht am SMA-Anschluss, um die Anzeige wie im Bild zu erzeugen.
Viel Spaß beim Experimentieren, 73 de DL1BJL Matt.
Hast du auch bereits andere Betriebsarten mit deinem TH-D74/75 getestet? Hast du weitere Themen, die du wie Matt. DL1BJL gerne in einem Gastbeitrag mit uns teilen würdest. Schreibt es uns gerne in die Kommentare unter diesem Beitrag oder diskutiert es mit uns in unserer Telegram- und oder WhatsApp-Gruppe.
Möchtest du das DL-Nordwest Projekt unterstützen? Dann freuen wir uns über deinen Gastbeitrag, das Teilen unserer Inhalte oder eine (kleine) Spende 🤑 Vielen Dank für deine Unterstützung! 😘
Es ist fast schon wie eine jährliche Pilgerreise – der Trip nach Xenia im US-Bundesstaat Ohio, unweit der Stadt Dayton. Zusammen mit der Tokyo Ham Fair und der Hamradio in Friedrichshafen gehört die Messe zu den „top 3“ der Amateurfunkveranstaltungen weltweit.
Dieses Jahr fand auf dem Gelände zudem zeitgleich die ARRL National Convention statt. Von Milwaukee, Wisconsin aus ging es Richtung Dayton, und dank an den ADAC mit Inflations-trotzenden Mietwagenpreisen. Dort angekommen sah der Himmel mal wieder nach typischem Frühlingswetter in Ohio aus, dicke Wolken, Regen und sogleich schaltete ich den treuen Begleiter (mein Yaesu VX3) auf den Wetterkanal der US-Behörde NOAA um; man weiß ja nie, wann ein Tornado kommt (US-Wetterradio, siehe https://www.weather.gov/nwr/ ). Ein solcher hat der alten Hara Arena – dem ursprünglichen Austragungsort ja nach dem Auszug der Hamvention den Rest gegeben, siehe mein Photo einer früheren „Pilgerreise“ aus 2019.
Von Tornado zerstörtes Gebäude der Hara-Arena ehem. Gelände der Hamvention, Photo aus 2019.
Am nächsten Morgen holte ich meinen Funkkollegen Mike Gruber, W1MG von seinem Hotel ab, und los ging es zur Hamvention bei Starkregen – und auch hier wieder danke an den ADAC für ein allradfähiges Vehikel, es hat sich auf dem Schlamm (Wiesenparkplatz) bezahlt gemacht. Trotz des Wetters konnten wir es kaum glauben, welche Besucherströme es dort gab. Dies war der bestimmt erfolgreichste Eröffnungstag – EVER. Wir hatten es bei dem Verkehr und Stau schon ein bisschen geahnt.
Am Mittag hörte es endlich auf zu regnen, also doch kein Woodstock Festival, erstaunlich schnell war alles wieder trocken – so erkundeten wir erst einmal den Flohmarkt, stoppten bei der Milli Amp für ein paar gute Wire-Stripper (Abisolierzangen). Auch die Tube-Betty machte eine gute Figur – aber Vorsicht! Keine Anzüglichkeiten, denn sie ist schwer bewaffnet. Man beachte die Kettensäge. Insgesamt war der Flohmarkt so groß, dass man sich gut und gerne dass ganze Wochenende nur dort aufhalten könnte und man könnte trotzdem nicht alles im Detail sehen. Die Preise variierten von WOW (super niedrig) bis teils überheblich, aber großteils Ham-Spirit gerecht niedrig.
Die Mille Amp Stripperin. Kabel werden perfekt abisoliert.Betty Tube
Jim Hessler, K8JHführte uns seinen Comm-Van vor, einen ehem. Van einer Fernsehstation, mit Pneumatikmast den die DX-Gruppe umsonst bekommen hatte. Dass gab Inspirationen: „unterhalte Dich mit dem Chief Engineer von einer Rundfunk/Fernseh-Station, manchmal bekommt man die umsonst, heutzutage brauchen die ja viele Geräte so in der Form nicht mehr“… 🤤. Ideen für den eigenen Comm-Van.
Comm Van einer Amateurfunkgruppe aus Michigan, mit ehem. Van eines FernsehsendersAusstattung im CommVan
Nun wieder Regen also, ab in die Hallen. Bioenno Power hatte einen neuen kompakten Solarladeregler mit MPPT Tracker ausgestellt sowie kompakte faltbare PV-Module für die nächste SOTA-Aktivierung oder den nächsten Fieldday. Vielen Dank an Kevin Zanjani, KI6DHQ für die extrem wertvollen Informationen zum Batteriezellentest 🔋.
Kompakter MPPT Laderegler der sich auch für Li-Ion und LiFePO4 (LFP)-Akkus eignet
Beim Kenwood Stand angekommen hofften wir, dass dort ein neues Mobilgerät vorgestellt wird. Dass war leider nicht der Fall, aber man bestätigte uns, dass man daran arbeite und hoffe, im Jahr 2025 eines vorstellen zu können. Icom zeigte Teile seines X60 „Puzzles“. Somit führt die Schnitzeljagd vermutlich nach Friedrichshafen oder Tokyo um das Spiel zu komplettieren, so dass wir einen kompletten Transceiver sehen.
Sehr unbemerkt an einen kleinen Stand führte der chinesische Hersteller Choyong uns einen interessanten Weltempfänger vor. Neben AM/FM/SSB auf Kurzwelle und UKW hat das Gerät auch einen eingebautes Internetradio (Verbindung via WiFi oder per LTE-SIM Kartenschlitz). Ebenso eignet sich das Radio als Bluetooth-Lautsprecher und Podcast-Player (mit Mikro-SD Kartenschlitz). Einige Nutzer hatten vor Monaten bemängelt, dass Radio habe kein SSB und die Choyong hat es dann innerhalb von nur zwei Wochen implementiert. Mein Vorschlag war, auch noch DRM (Digital Radio Mondiale) und DAB+ einzubinden. Oder ggfs. Decoder für FT8 und andere digitale Betriebsarten. Man darf gespannt sein. Webseite: https://www.choyongradio.com/.
Neuartiger Weltempänger mit integriertem WiFi/LTE Internetradio
Der Nachbarstand offerierte Amateurfunkurlaub im entlegensten Flecken der Erde – Pitcairn Islands – zu erreichen mit einer 7 Tage Anreise per Versorgungsschiff. Und ich dachte wir würden fernab von allem leben in der Wüste. Touristeninformation: https://www.visitpitcairn.pn/.
Insgesamt neben der Technik geht es in Dayton (Xenia) natürlich auch darum, neue und altbekannte Gesichter zu treffen. U.a. waren das:
Gordon West, WB6NOA ist neuer „National Instructor“ bei der ARRL und füllte fleißig Zertifikate aus für OM’s und (X)YL’s die eine neue Lizenz bekommen hatten oder kürzlich upgegraded haben, siehe http://igc.arrl.org/gordon-west.
Ein bisschen Arbeit: Als „Volunteer“ beim ARRL Laborstand stellten wir die Crime Scenes der Funktechnik vor, CSI Xenia. Also fast. CSI ist die Abkürzung für die Clean Signal Initiative, die sowohl Hersteller als auch Funkamateure dazu motivieren soll, Geräte EMI/RFI-mässig „sauber“ zu halten. Auch Normen sollen daraus generiert werden, siehe https://www.arrl.org/arrl-clean-signal-initiative. Auch führten wir Video Live-Übertragung per AREDN vor. Mit Dank an George Spatta, W1GKS und John Jobin McAuliffe, W1DRF
Der DARC stellte wieder aus, und brachte einen Stapel CQ DL Magazine mit, gut für manchen Besucher etwas deutsch zu lernen oder auszubauen https://www.darc.de/home/. Danke an Stefan Hüpper, DH5FFL , Hanno Vögele, DK3HV und Team dass ihr Deutschland auf der Hamventionwieder vertreten habt.
Mit dem Erfolgsautor Ward Silver, N0AX philosophierten wir, wie wir noch stärker den Amateurfunk in „professionelle“ Veranstaltungen wie die IEEE IMS (International Microwave Symposium) einbringen können. Bücher von Ward Silver: https://tinyurl.com/44936fxx, International Microwave Symposium: https://ims-ieee.org/
Bei der RSGB – der Radio Society of Great Britain hatte dass Team um Steve Thomas, M1ACB, Mark Allgar, M1MPAund Chris Danby, G0DWV wieder eine tolle Auswahl an Fachliteratur vor Ort, welche man ansonsten nur schwer bekommt, inkl. Büchern zu „Testing 123, Measuring Amateur Radio Performance on a Budget” von Andrew Barron, ZL3DW, was für mich als Besitzer diverser tiny SA’s und Nano VNA’s natürlich sehr interessant ist. Grund genug auch mal ein Jahr Mitglied zu werden für ein Gratis-Buch sowie Eintrittskarte für Bletchley Park, sehr bekannt aus dem Alan Turing Film aus dem Jahr 2014 („The Imitation Game“– https://en.wikipedia.org/wiki/The_Imitation_Game ) . RSGB-Webseite: https://rsgb.org/
Ted Randall „on air“Joe Eisenberg K0NEB aus Nebraska mit seinem berühmten HutGordon West WB6NOA und Geoge Thomas W5JDXAm Stand des DARCWard Silver N0AXThe Union Jack. Am Stand der RSGB.
Einige weitere Impressionen in der folgenden Bildergalerie:
Die Polizei, dein Freund und Helfer. Kostenloser Shuttle Service durch das Xenia Sheriff Department. Flaggenparade bei der Hamvention.Hier gibt es Rubber Ducks!Auch dieses Jahr gab es wieder eine grosse Auswahl an Food TrucksRelaxing und mit einer jam-session auf dem Flohmarkt.Ready to eat meals…. Just in case.
Nach dieser Messe machten wir noch einen Abstecher zur ehemaligen Relaisstation der Stimme Amerikas, die VOABethany Relay Station in Cincinnati Ohio (siehe https://voamuseum.org/ ) . Es ist interessant zu sehen, welche Dimensionen alleine die Koaxzuleitung hat für eine 200 kW Station, erbaut von der Crosley Broadcasting Corporation.
Das imposante Gebäude der ehem. Bethany Relay Station, Voice of America
150 Hardline Koax“kabel“
Control Room der VOA Bethany Relay Station
Wir würden uns freuen, noch weitere Besucher aus Deutschland in 2025 zu sehen. Im Mai gab es bislang immer teils gute Flugtarife und wem ein bisschen Anfahrt nichts ausmacht, der kann auch einen größeren Flughafen wie Detroit (Michigan) oder Chicago (Illinois) als Direktflug z.B. von Frankfurt wählen.
Anm.d.R.: Das Team DL-Nordwest dankt Matthias für den Bericht zur Hamvention 2024.
Seid ihr auch schon einmal auf der Hamvention gewesen oder plant ihr dieses Jahr in HAM Radio in Deutschland oder gar die Ham Fair in Tokyo zu besuchen? Schreibt es uns gerne in die Kommentare unter diesem Beitrag oder teilt es mit uns in unserer Telegram- und oder WhatsApp-Gruppe.
Möchtest du das DL-Nordwest Projekt unterstützen? Dann freuen wir uns über deinen Gastbeitrag, das Teilen unserer Inhalte oder eine (kleine) Spende 🤑 Vielen Dank für deine Unterstützung! 😘
Mit Version 1.03 ist nun das erste Firmware-Update seit Erscheinen des TH-D75 erschienen und Kenwood kündigt bereits das nächste Firmware-Update an. Das ist neu.
Das Kenwood TH-D75 ist hierzulande Anfang 2024 bei den Amateurfunk-Händlern erhältlich und wurde mit der Firmware-Version 1.02 ausgeliefert. Seitdem ist einige Zeit vergangen und nun bietet Kenwood mit Version 1.03 eine neue Firmware-Version an, die neben einigen Verbesserungen vor allem Fehlerbehebungen für D-Star bringt.
Folgende Funktionen und Fehler wurden verbessert bzw. beseitigt:
Die Genauigkeit der Batteriestandsanzeige wurde verbessert
Es ist nun möglich, im Terminal-Modus „Gateway CQ“ als URCALL zu wählen, wie auch schon im dem DR-Modus
In D-Star darf jetzt ein „/“ am Anfang eines Rufzeichens gesetzt werden, damit können z.B. Relais direkt verbunden werden
Fehlerbehebung bei der Aussendung des D-PRS Rufzeichens
Speicherung von Reverse (Hören auf der Relais-Eingabe) auch bei Ausschalten des Gerätes im DR-Modus
Bei nicht vorhandener Hotspot-Liste führt die Betätigung der Funktion „Bearbeiten“ oder „Löschen“ nun nicht mehr zu einem Neustart des Gerätes
Hinweis:
Vor dem Firmware-Update ist unbedingt eine Sicherung von euren Einstellungen und Speicherkanäle zu erstellen, da das Firmware-Update das vollständige Zurücksetzen des Funkgerätes (auf Werkseinstellungen) erfordert. Die Sicherung könnt ihr mit dem Memory Control Program (Programmiersoftware) vornehmen.
Das nächste Firmware-Update soll laut Kenwood eigenen Angaben „schon“ in einigen Monaten erfolgen. Man möchte das Handfunkgerät damit weiter verbessern. Ihr könnt das Firmware-Update hier herunterladen.
Kenwood TH-D75 A/E Firmware-Update v1.03
Anleitungen und Handbücher für das TH-D75 findet ihr auf unserer TH-D75 Download-Seite.
Downloads zum KENWOOD TH-D75E
Für Besitzer des Vorgängermodells TH-D74 bleibt nur zu Hoffen, dass das versprochene Firmware-Update > v1.11 auch nicht mehr lange auf sich warten lässt.
Seid ihr im Besitz eines Kenwood TH-D75 und sind euch noch mehr Schwachstellen aufgefallen, die behoben werden müssen? Schreibt es uns gerne in die Kommentare unter diesem Beitrag oder diskutiert es mit uns in unserer Telegram- und oder WhatsApp-Gruppe.
Möchtest du das DL-Nordwest Projekt unterstützen? Dann freuen wir uns über deinen Gastbeitrag, das Teilen unserer Inhalte oder eine (kleine) Spende 🤑 Vielen Dank für deine Unterstützung! 😘
