Unterwegs mit dem Kenwood TH-D74E

Als ich 1999 die Amateurfunkprüfung der Einsteigerklasse ablegte war mit dem Kenwood TH-D7E gerade das erste Handfunkgerät mit integriertem TNC erschienen. Da ich schon zu CB-Funk Zeiten intensiver Packet Radio Nutzer war und mich die Vorstellung der portablen Nutzung dieser Betriebsart schon damals sehr reizte, führte für mich quasi kein Weg an diesem Gerät vorbei.

Treuer Begleiter Kenwood TH-D7E v1 und Zubehör, kurz vor dessen Verkauf

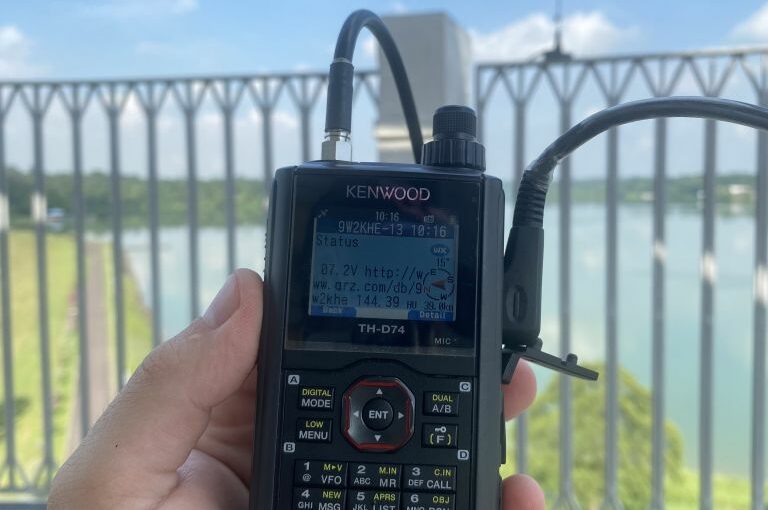

Rund 17 Jahre später, im Dezember 2016, erwarb ich dann das Kenwood TH-D74E. Mit dessen eingebautem GPS-Receiver sind Betriebsarten wie APRS viel komfortabler geworden. Das Handfunkgerät bietet aber noch jede Menge anderer Features wie D-STAR und einem Breitbandempfänger. Zudem besitzt das Gerät eine Bluetooth-Schnittstelle zum Betrieb mit einem externen Headset, der Programmierung oder Fernbedienung. Die Schnittstelle kann aber auch dazu genutzt werden, AX.25– Datenpakete an eine externe Anwendung weiter zu leiten. Wir werden darauf in einem späteren Beitrag noch etwas genauer eingehen.

Nun aber zu der eigentlichen Aktivität: An diesem Tag war mein Ausflugsziel der Upper Seletar Reservoir Park in Singapur. Hier gibt es einen begehbaren Turm in Form einer Rakete, Locator OJ11vj, von dem aus man nicht nur eine wunderschöne Aussicht erhält, sondern auch Funktechnisch gute Reichweiten verspricht.

Da ich bequem im Sitzen funken wollte, positionierte ich zunächst die kleine mitgebrachte Diamond Magnetfußantenne MR-73 SMA-M auf der Reling der Aussichtsplattform. Danach prüfte ich, welche Relaisfunkstellen sich von dem Standort aus erreichen bzw. arbeiten lassen. Das lokale VHF Amateurfunkrelais 9V1RS im Süden von Singapur ließ sich ohne große Probleme auftasten und empfangen. Leider kam auch nach mehrmaligem CQ rufen jedoch kein QSO zustande. Das lokale UHF-Relais 9V1RMP im Osten war schon deutlich schwächer im Empfang, ließ sich dennoch öffnen. Da Singapur Relaistechnisch sonst nichts mehr zu bieten hat nutzte ich die Repeater -App auf meinem iPhone, um gezielt nach Relaisfunkstellen des benachbarten Malaysien zu schauen. Die beiden angezeigten Relais 9M2RGP (147,825 MHz -0,6) und 9M4RGP (145,7375 MHz -0,6) im 2m-Band, die sich wohl beide auf dem Berg Gunung Pulai befinden, konnte ich jeweils stark empfangen. In Singapur ist im 2m-Band jedoch nur Sendebetrieb im Bereich von 144 – 146 MHz erlaubt, wodurch Funkbetrieb zumindest über 9M2RGP von Singapur aus nicht erlaubt ist. Frühere Bestrebungen, den Nachbarn dazu zu bewegen, die angrenzenden Relais in den in Singapur erlaubten Frequenzbereich zu verschieben schlugen bisher leider fehl. Beim Scannen über die Frequenzen konnte ich noch mehr Signale empfangen, z.B. ein DMR-Signal auf 439,0375 MHz, welches ich bisher nicht zuordnen kann, sowie starke Signale im PMR-Bereich. Ein D-STAR Relais in Reichweite konnte ich leider nicht ausfindig machen.

Die Repeater App (iOS) zeigt Relais-Stationen für einen festgelegten Radius, Band und Mode, vorausgesetzt, dass diese zuvor in die Datenbank eingetragen wurden

APRS: Der Nachbar Malaysien bietet nicht nur eine deutlich höhere Dichte an Relaisfunkstellen sondern auch die APRS-Frequenz (hier 144,390 MHz) ist extrem stark frequentiert, so dass man trotz guter Lage Schwierigkeiten hat, sich mit der eigenen Bake durchzusetzen. Neben den Digipeatern selbst konnten auch viele Fest-, Mobil oder Portabelstationen sowie Wetterstationen empfangen werden. Einige Stationen schrieben in ihrer Bake JayBee APRS Team, was mich neugierig machte: Nach einer kurzen Internetrecherche stieß ich auf deren Facebook-Gruppe. Die aktive Gruppe um Johor Bahru im Süden von Malaysien und damit angrenzend zu Singapur betreibt einige APRS-Digipeater. In der Gruppe gibt es auch viele Bilder von dem verwendete Equipment und dessen Installation.

Aber was steht eigentlich in meiner eigenen Bake? Ein Blick ins Menü offenbarte, dass ich meinen Bakentext seit dem Umzug nach Singapur noch nicht angepasst hatte. Ich experimentierte mit verschiedenen Einstellungen des Symbols und des Infotextes. Wie die neuen Yaesu Geräte mit analogem APRS, verfügt auch das Kenwood TH-D74 über die Funktion der Aussendung der QSY Information. Das bedeutet, dass der Bakentext die eingestellte Frequenz, Ablage und Ton des nicht für APRS genutzen Bandes mit aussenden kann. Somit wissen Stationen in Reichweite, wo sie mich aktuell in Fonie erreichen könnten. Wie das genau Funkioniert könnt ihr im Handbuch nachlesen, dass ihr hier von unserer Webseite herunterladen könnt.

Meine APRS-Baken unter 9V1LH-7 wurden von 9M4RJB-3 oder 9M4RAP-3 weitergeleitet und dann von 9W2DVZ-1 oder 9W2GCC-1 an aprs.fi weitergeleitet

Fazit und Ausblick: Da ich am eigenen Wohnort keine Aufbaumöglichkeiten für Antennen habe und sich mein Hobbyraum im 1 Stockwerk und umgeben von weiteren Hochhäusern befindet, beschränkt sich meine Aktivität auf die Kommunikation via Hotspots. Der Ausflug hat allerdings nicht nur mein Interesse am Protabelbetrieb wieder geweckt sondern auch, sich mal wieder etwas mehr im Detail mit dem vorhandenen Funkequipment zu beschäftigen. Mit dem TH-D75 hat Kenwood bereits den Nachfolger des TH-D74 angekündigt (siehe Ankündigung). Dieses verspricht einige spannenden Neuerungen wie dualem D-STAR-Empfang, D-STAR Terminal- und Accesspointmodus mit MMDVM kompatibler Schnittstelle und integriertem APRS-Digipeater. Auch eine neue Firmware für das TH-D74 wurde von Kenwood für Ende diesen Jahres angekündigt. Ob diese jedoch auch neue Funktionen mit sich bringt oder nur Fehler behebt bleibt noch abzuwarten.

Hier gibt es noch weitere Impressionen vom Ausflug mit dem Kenwood TH-D74E:

Seid ihr auch Besitzer eines Kenwood TH-D74 oder eines seiner Vorgänger und wenn ja, wie nutzt ihr das Gerät? Lasst es uns gerne in den Kommentaren zu diesem Beitrag wissen.

Möchtest du dein Lieblingsgerät gerne auch hier vorstellen? Dann schreib uns einfach eine E-Mail mit deinem Beitrag an sysop@dl-nordwest.com.

Team DL-Nordwest, Stephan 9V1LH/DG1BGS

2 Gedanken zu „Unterwegs mit dem Kenwood TH-D74E“

  1. Schöner Bericht, Stephan – 1999 wie die Zeit rennt. Bei mir 12.12.1998 und DO2GZ kam als Call noch vor Sylvester sodenn ich mich richtig erinnere. Kam ebenfalls über Packet Radio zum Amateurfunk, vom Schullandheim in Tirol haben wir uns damals auf unsere Heim Mailbox OE9XPI aufgeschaltet… Den TH D74 habe ich auch oft dabei… 73!

  2. Danke für deinen Kommentar, Matthias. Ja, da werden Erinnerungen wach. Bei mir gab es damals mindestens drei Packet Radio Einstiege die immer funktioniert haben: DB0NOR (1k2), DB0NEY (1k2) und DB0FHO (9k6). Letzterer an der Fachhochschule Emden verfügte sogar über einen TCP/IP Link.

    73 de Stephan
