Kenwood TM-D750: Bedienungsanleitung und Spezifikationen verfügbar

Eine erste englischsprachige Bedienungsanleitung zum Kenwood TM-D750 ist verfügbar. Wir fassen die wichtigsten Inhalte und Produktfeatures kompakt zusammen.

Nach längerer Pause gibt es endlich wieder Neuigkeiten rund um das neue JVC Kenwood D-Star- und APRS-Mobilgerät TM-D750. Anlass dafür ist die Veröffentlichung erster offizieller Unterlagen, darunter eine Bedienungsanleitung sowie technische Spezifikationen.

Hintergrund ist eine kürzlich erfolgte FCC-Zulassung des Geräts in den USA. Die FCC (Federal Communications Commission) ist die dort zuständige Regulierungsbehörde für Funk- und Telekommunikationstechnik, vergleichbar mit der CE-Kennzeichnung in Europa. Auch wenn diese Zulassung für den Betrieb in Deutschland keine direkte Bedeutung hat, werden im Rahmen dieses Verfahrens häufig umfangreiche technische Dokumente öffentlich zugänglich gemacht.

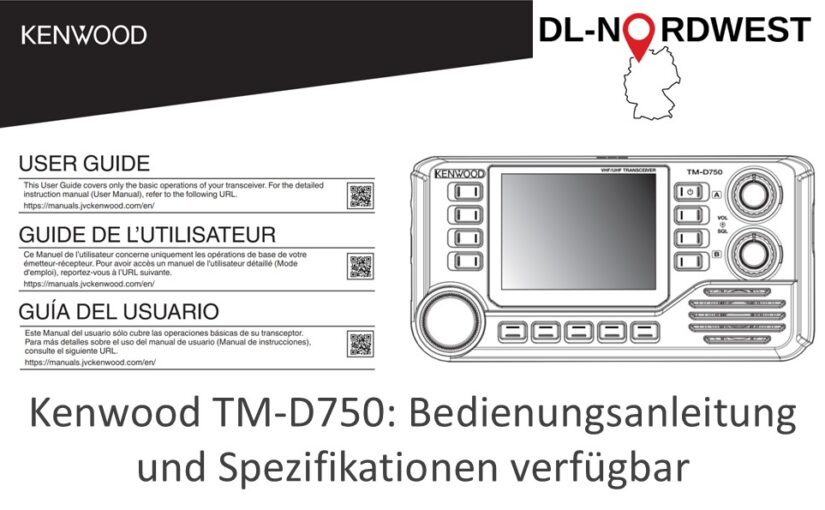

So finden sich dort neben externen Gerätefotos und Angaben zur Kennzeichnung nun auch erstmals eine englischsprachigen Bedienungsanleitung des TM-D750. Diese erlaubt einen ersten Blick auf die Spezifikationen, den Lieferumfang, die Menüstruktur und die Verwendung von Basisfunktionen des neuen Mobilgeräts, auf die wir im weiteren Verlauf dieses Beitrags näher eingehen.

Modellvarianten und Produktfeatures des TM-D750

Zunächst wird in der Bedienungsanleitung noch einmal klar herausgestellt, worin sich die verschiedenen Modellvarianten unterscheiden. Beim amerikanischen Modell mit der Endbezeichnung A, also dem TM-D750A, handelt es sich um einen Tri-Bander, der zusätzlich auch das 220-MHz-Band unterstützt.
In Europa, Modellbezeichnung TM-D750E, müssen wir uns hingegen auf 144 und 430 MHz beschränken.

Als Produktfeatures nennt die Bedienungsanleitung unter anderem:

• APRS, auch mit Digipeater-Funktion

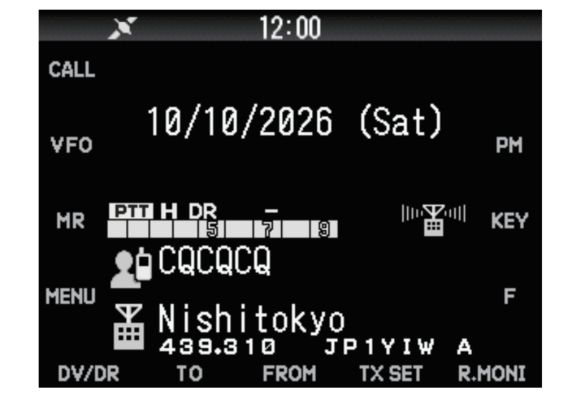

• D-STAR: Gleichzeitiger Empfang von zwei D-STAR-Signalen, Direct Mode, Repeater Monitor sowie Reflector und Repeater Terminal Mode
• Integrierter GNSS-Empfänger, unterstützt GPS, Galileo und QZSS (Japan)
• Farb-LCD-Display
• Gleichzeitiger Empfang von zwei Signalen (V×U, U×V, U×U) + Air-Band
• Integrierter Lautsprecher im Bedienteil
• Visual Scan und Wasserfall-Darstellung
• Sprachverarbeitung mittels DSP
• Integriertes Bluetooth (5.0, SPP und HSP)
• Integriertes WLAN (2,4 und 5 GHz)
• microSD-Speicherkarten-Unterstützung (2 bis max. 32 GB)
• Akkuladen und Datenübertragung über USB Typ-C
• 1.000 Speicherkanäle, 1.500 Repeaterlisten und 30 Hotspot-Listen
• Dreistufig wählbare Sendeleistung (5 / 10 / 50 W)

Dabei fällt unter anderem auf, dass beim Punkt gleichzeitiger Empfang die Option V×V, also der parallele Empfang auf beiden VHF-Bändern, nicht aufgeführt ist.

Ebenfalls interessant ist der Hinweis auf das Akkuladen über USB-C. Dieser dürfte sich weniger auf das Funkgerät selbst beziehen, da das Mobilgerät kaum über einen integrierten Akku verfügen dürfte. Wahrscheinlicher ist, dass sich darüber externe Geräte wie etwa ein Smartphone entweder am Bedienteil und/oder an der HF-Einheit laden lassen.

Lieferumfang

Laut Bedienungsanleitung gehören folgende Komponenten zum Lieferumfang des TM-D750:

• ein Handsprechmikrofon MC-62 inklusive Halterung
• ein 12-V-DC-Stromkabel mit jeweils 20-A-Inline-Sicherung in Plus- und Minusleitung sowie Ersatzsicherung
• das Anschlusskabel für das Bedienteil
• Montagewinkel für HF-Einheit und Bedienteil inklusive passender Schrauben
• eine gedruckte Bedienungsanleitung
• eine Garantiekarte

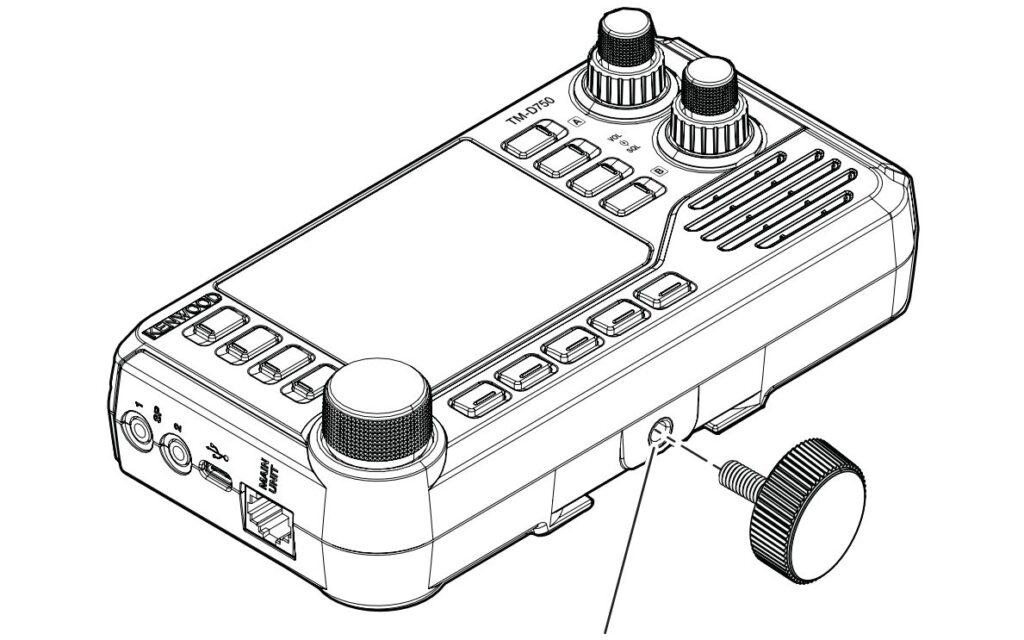

Alternativ zur mitgelieferten Halterung kann das Bedienteil außerdem auf handelsüblichen Fotostativen montiert werden, was zusätzliche Flexibilität bei der Installation ermöglicht.

Audio, Systemfunktionen und Bedienkonzept

Interessant ist auch die Sprachaufbereitung mittels DSP. Ob sich diese ausschließlich auf die eigene Aussendung bezieht oder auch auf das empfangene Signal wirkt, vergleichbar mit dem von Yaesu beworbenen ASP (Audio Signal Processing), muss sich allerdings erst noch zeigen. In der aktuellen Bedienungsanleitung finden sich hierzu bislang keine weiteren Hinweise.

Die Systemzeit des Geräts kann wahlweise automatisch über GPS oder über einen NTP-Server im Internet aktualisiert werden, sofern eine WLAN-Verbindung besteht.

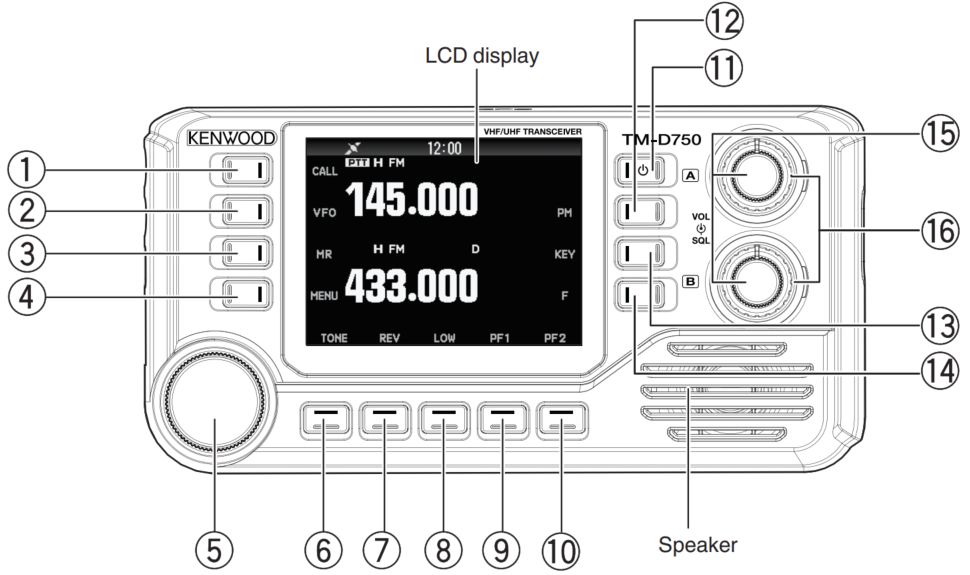

Das Menüsystem präsentiert sich sehr umfangreich, gleichzeitig aber klar strukturiert. Es ist in die Bereiche TX/RX, Memory, Audio, GPS, APRS, Digital (D-STAR), IP Network, SD Card und Configuration unterteilt. Sämtliche Menü- und Untermenüpunkte lassen sich zudem direkt über ihre dreistellige Menünummer aufrufen, sofern diese bekannt ist.

Technische Spezifikationen

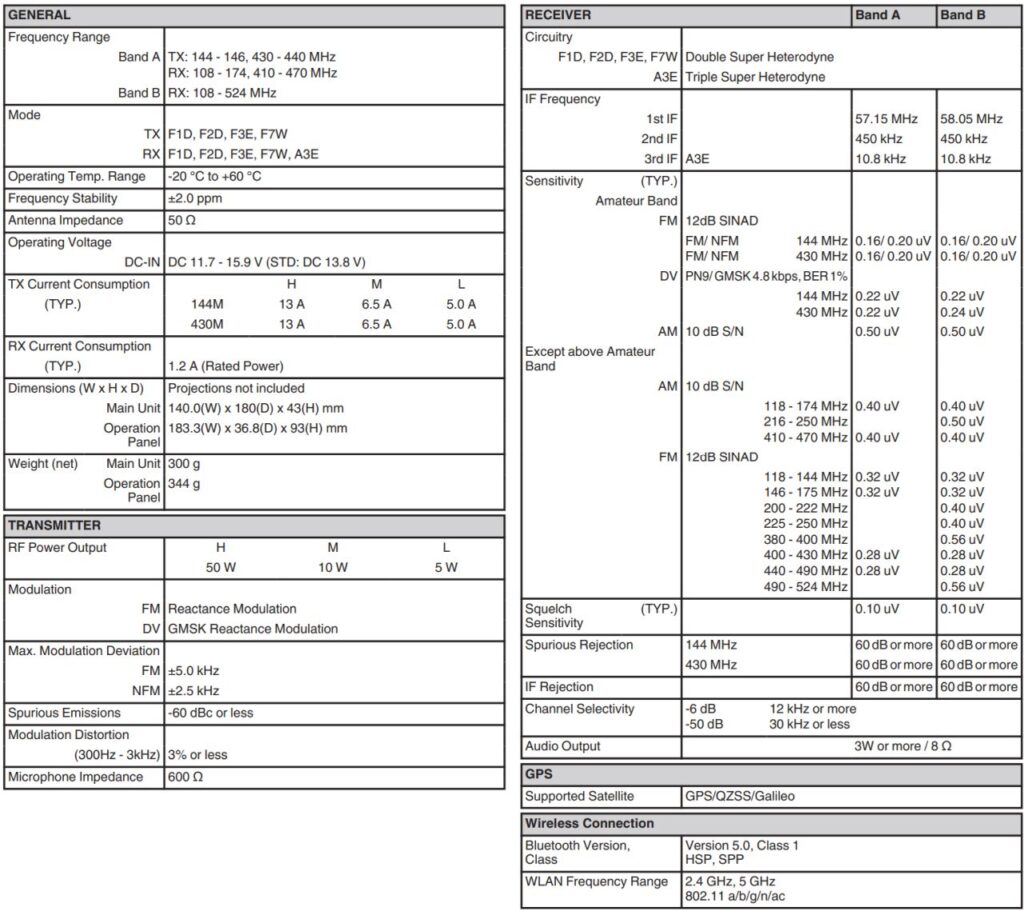

Im hinteren Teil der Bedienungsanleitung sind die Spezifikationen des TM-D750E in der üblichen Tabellenform aufgeführt und geben einen kompakten Überblick über die technischen Eckdaten des Geräts.

Weniger erfreulich für Nutzer von iOS-Geräten: Das Funkgerät unterstützt offenbar kein Bluetooth Low Energy (BLE) und ist damit nicht für Steuerungs- oder Konfigurationsaufgaben mit iPhone oder iPad geeignet!

Bei der WLAN-Anbindung zeigt sich das TM-D750 etwas flexibler. Neben 2,4 GHz wird auch das 5-GHz-Band unterstützt. Zum Einsatz kommen jedoch ausschließlich WLAN-5-Standards (802.11 a/b/g/n/ac). WLAN 6 (802.11ax) und WLAN 7 (802.11be), jeweils im 2,4- und 5-GHz-Band, werden nicht unterstützt.

Fazit und Ausblick

Mit der nun verfügbaren Bedienungsanleitung lassen sich erstmals viele Details und Produktfeatures des JVC Kenwood TM-D750 nachvollziehen. Auch wenn noch nicht alle Funktionen abschließend bewertet werden können, bietet die Anleitung bereits einen guten Einblick in Konzept, Ausstattung und Bedienung des neuen D-STAR- und APRS-Mobilgeräts.

Wer sich selbst einen Eindruck verschaffen möchte, kann die Bedienungsanleitung über unsere Kenwood TM-D750-Seite im Download-Bereich herunterladen.

Sobald eine ausführliche Bedienungsanleitung, ein konkreter Preis sowie ein erstes Lieferdatum für den europäischen Markt bekannt sind, werden wir darüber selbstverständlich weiter berichten.

Wie ist euer erster Eindruck vom TM-D750? Habt ihr in der Bedienungsanleitung weitere Details entdeckt? Schreibt es gerne in die Kommentare unter diesem Beitrag oder diskutiert mit uns in unserer Telegram- oder WhatsApp-Gruppe.

---
