NanoVNA – Erfahrungsbericht

Wieder mal ein neues Spielzeug – Ein Erfahrungsbericht

NanoVNA heißt das Teil und kostet aus China kommend zwischen 30,- und 50,- Euro, je nachdem was an Zubehör dabei ist. Low Cost nennen es die einen, die anderen sagen Billig Schrott aus China. Man sollte sich einfach bewusst sein, dass man für dieses Geld kein professionelles Gerät bekommt. Aber zumindest für einen Überblick für welche Frequenzbereiche eine gemessene Antenne geeignet ist sollte es reichen.

Nano – wie der Name schon sagt ist sehr klein – hier ein wenig mehr als eine Kredit Karte.

54mm x 85,5mm x 11mm (Ohne Stecker und Schalter) sind die offiziellen Maße für diese kleine Wundertüte.

VNA – Vector Network Analyzer – klingt vielversprechend, mal sehen was es wirklich kann.

Lieferung erfolgte nach gut 2 Wochen aus China und die erste Überraschung, gekauft als Bausatz, war das Gerät komplett fertig zusammen gebaut. Wahrscheinlich wegen der EUSt. (Zoll) als Bausatz deklariert.

Die erste Begutachtung von meinem Exemplar fiel sehr positiv aus, alles war gerade und sauber verarbeitet. Später habe ich dann andere gesehen bei denen auch mal eine Antennenbuchse krumm war oder der mitgelieferte Dummyload nicht funktionierte. Ist wohl ein wenig Glück dabei was man für einen erwischt.

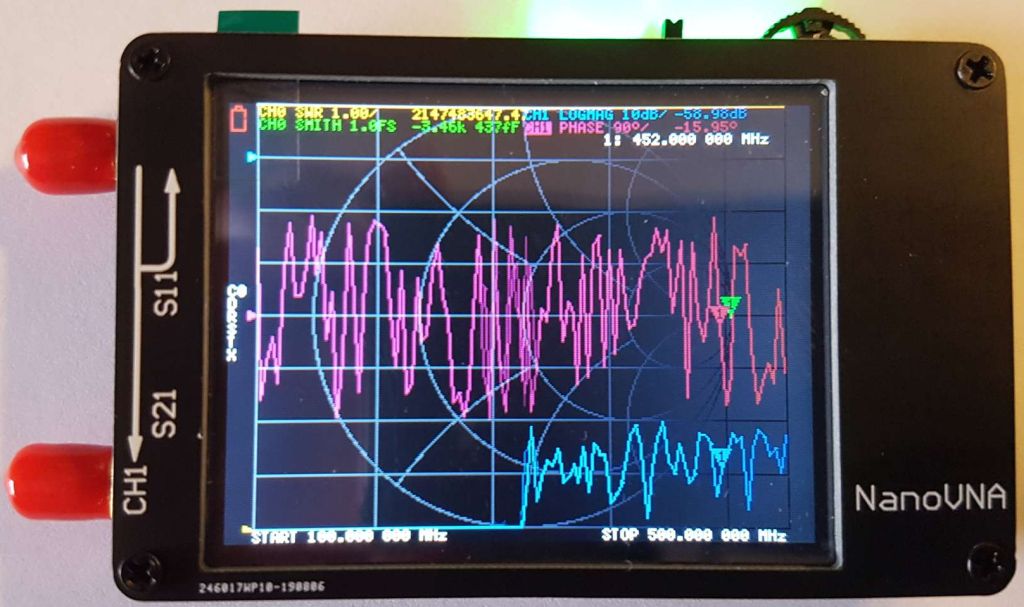

Zur Technik: Vorne ist ein sehr empfindliches 2,8 Zoll großes Touch-Display verbaut über das die komplette Steuerung und Kalibrierung funktioniert.

Der, ursprünglich für einen Frequenzbereich von 50 KHz bis 300 MHz konzipierte NanoVNA deckt dank eines messtechnischen Tricks in der aktuellen Firmware 50 KHz bis 900 MHz ab. Es gibt grundsätzlich 2 Firmware Versionen: Reiner Antennenanalyser und VNA. Ich wollte ihn hauptsächlich für Antennen im VHF/UHF Bereich – also HotSpot und Handfunkgeräte-Antennen.

Das Kalibrierungs-Kit wird übrigens mitgeliefert.

Um das ganze etwas genauer zu machen habe ich zunächst den Bereich 100 MHz bis 500 MHz kalibriert. Zunächst habe ich eine X-200 angeschlossen und mit einem Diamond SX-400 SWR-Meter verglichen. Die Messergebnisse der beiden waren nahezu identisch. Das beste SWR wurde an beiden gleich angezeigt. Somit ein klarer Punkt für den NanoVNA.

Das hier nicht die Genauigkeit von sehr hochwertigen und teuren Geräten erreicht werden kann sollte klar sein. (zumindest nicht in dem Bereich 300 – 900 MHz, wo die Messdynamik deutlich nachlässt.)

Das Display zeigt gestochen scharf an und kann nach eigenen Wünschen konfiguriert werden. Also z.B. nur das SWR ohne Smith Diagramm und ähnliches. (Menü Trace)

Was leider bei meinem Gerät fehlt ist eine Abschirmung über den Antennenbuchsen. Hier sollte man auf jeden Fall selbst nachbessern (Abschirmblech). Wenn man eine Antenne direkt auf das kleine Gerät steckt, zeigt es natürlich andere Werte an, sobald man die Hand am Nano hat.

Eine Steuerung über Windows ist natürlich auch möglich hierzu findet man im Internet das Programm NanoVNASharp über folgenden Link: https://github.com/rogerclarkmelbourne/NavoVNASharp

Der Nano hat übrigens einen eingebauten Akku der über USB geladen wird. Ich habe ihn im Standby Betrieb laufen lassen und dann hat er sich nach etwa 2,5 Stunden abgeschaltet. Also für den normalen Gebrauch durchaus ausreichend. Mit Netzteil, einem kleinen Akkupack oder am Notebook läuft er natürlich viel länger.

Wer bei einer Suchmaschine oder bei Youtube sucht, der wird viele Informationen zu diesem Thema finden. Mein persönliches Fazit ist durchaus positiv, im Preis/Leistungs Verhältnis ist das Teil wirklich super, auch wenn das Display für den dauerhaften Gebrauch doch sehr klein ist, aber dann kann man das Windows Programm nutzen.

Übrigens die Lagerung in dem originalen Pappkarton fand ich nicht so berauschend, bei manchen wurde immerhin in einer kleinen Blechkiste geliefert. Ich habe mich für eine Tasche für ein 2,5 Zoll HDD Laufwerk entschieden. Hier passt er wunderbar rein und auch das Zubehör ist gut unter gebracht.

Ob dieses Teil jetzt ein unbedingtes „must have“ ist, muss jeder für sich selbst entscheiden. Ich denke es ist ein sehr nützliches Tool um mal auf die schnelle etwas zu prüfen und das zu einem unschlagbaren Preis.

73 de Bernd DK5BS
